VisioVIEW – CT-Viewer

Der VisioVIEW CT-Viewer

Der neue VisioVIEW CT-Viewer ist ein dedizierter DICOM-Viewer, der in der Lage ist, 3D-Multiplan-Rekonstruktionen (MPR) von volumetrischen DICOM-Bildern (CT- und MR-Modalitäten) durchzuführen. Zusätzlich unterstützt er weitere Ansichtsmodi, darunter eine 3D-Ansicht, die eine gleichzeitige Untersuchung aller 3D-Ebenen (Axial, Koronal und Sagittal) und die 3D-Visualisierung des Körpers ermöglicht, eine Curved-MPR-Ansicht (CMPR), Maximum-Intensity-Projektion (MIP), Minimum-Intensity-Projektion (MinIP) und Mean-Intensity-Projektion.

Um die Nutzung des neuen VisioVIEW CT-Viewers bei CT- oder MR-Modalitätsbildern zu ermöglichen, können Benutzer ihn aktivieren, indem sie den folgenden Abschnitt aufrufen.

Abschnitte des VisioVIEW CT-Viewers

Der VisioVIEW CT-Viewer besteht aus mehreren Abschnitten, die jeweils einem bestimmten Zweck dienen. Im Folgenden finden Sie eine detaillierte Beschreibung jedes Abschnitts.

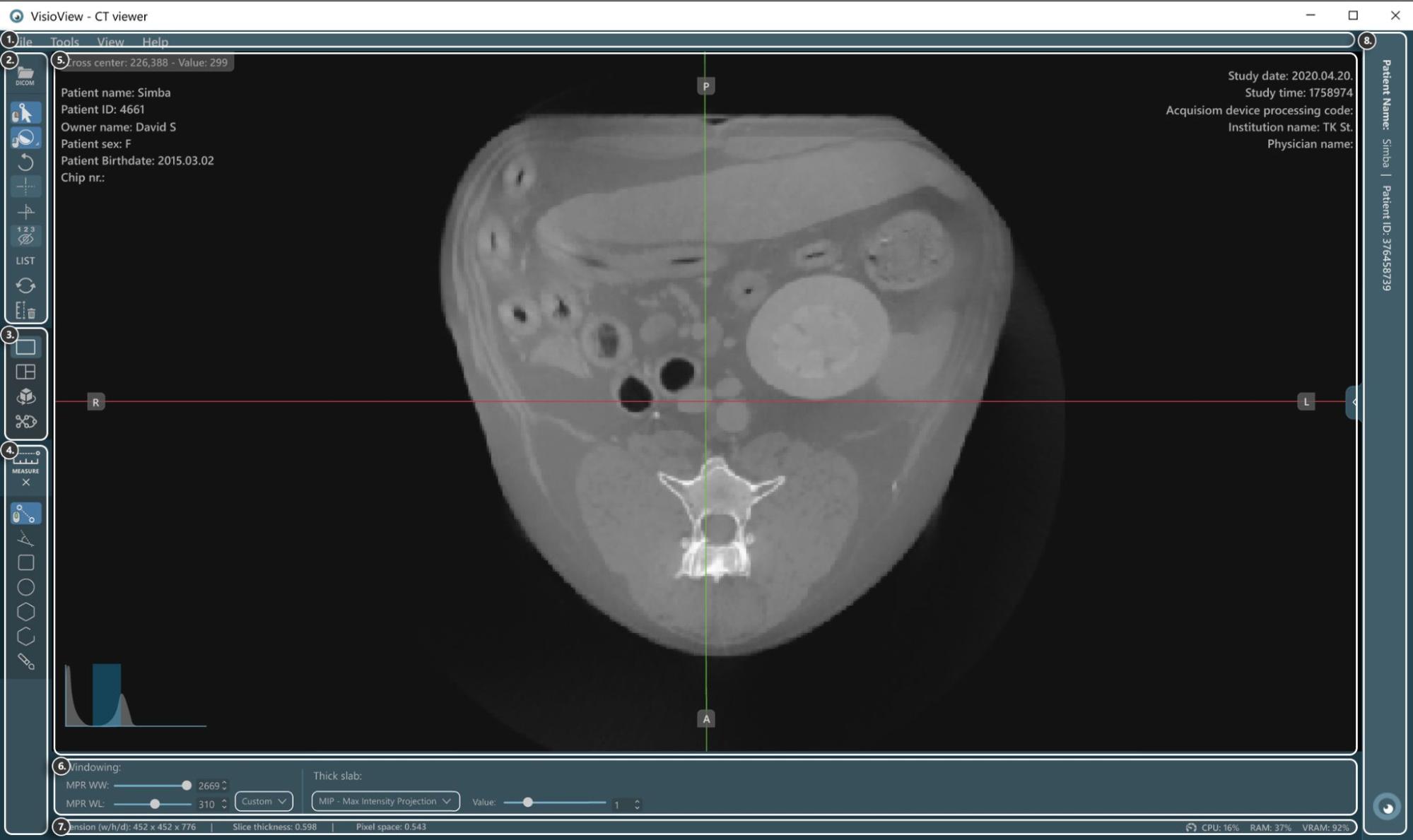

../_images/image121.jpg

  1. Menüleiste

  2. Werkzeuge und Optionen

  3. Ansichts-Selektor

  4. Messwerkzeuge

  5. Viewer-Bereich

  6. Anzeigeeinstellungen und Optionen

  7. Informationsleiste

  8. Studien und Serieninformations-Panel

Werkzeuge und Optionen

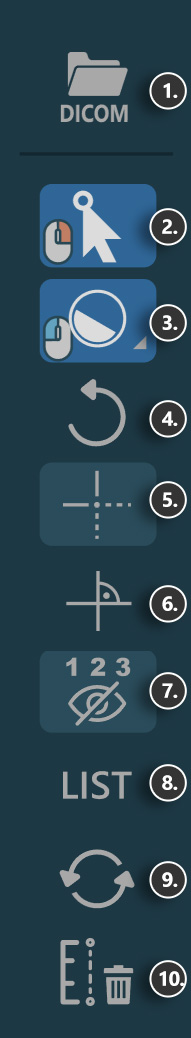

../_images/image213.jpg

  1. DICOM-Datei laden

  2. Element auswählen

  3. Windowing-Werkzeug (Standard, Dynamisch oder Auswahl aus vorhandenen Windowing-Voreinstellungen)

  4. Bild drehen

  5. Slicer einblenden/ausblenden

  6. Senkrechte/Getrennte Slicer

  7. Messinformationen ausblenden/anzeigen

  8. Messungsliste öffnen

  9. Bildtransformationen auf Standard zurücksetzen

  10. Alle Messungen löschen

Ansichts-Selektor

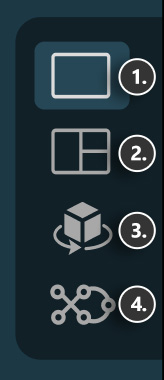

../_images/image166.jpg

  1. Einzelne MPR-Ansicht

  2. Dreifache MPR-Ansicht

  3. MPR + 3D

  4. MPR + Gekrümmte MPR (CMPR)

Messwerkzeuge

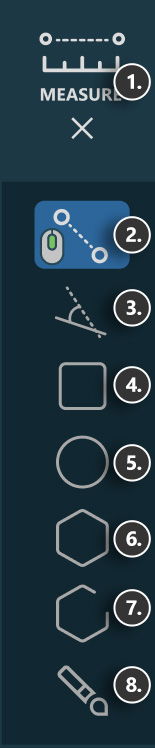

../_images/image317.jpg

  1. Messwerkzeuge ein-/ausblenden

  2. Abstandsmessung

  3. Winkelmessung

  4. Rechteckmessung

  5. Ovalmessung

  6. Polygonmessung

  7. Pfadlängenmessung

  8. Pinselwerkzeug

Viewer-Bereich

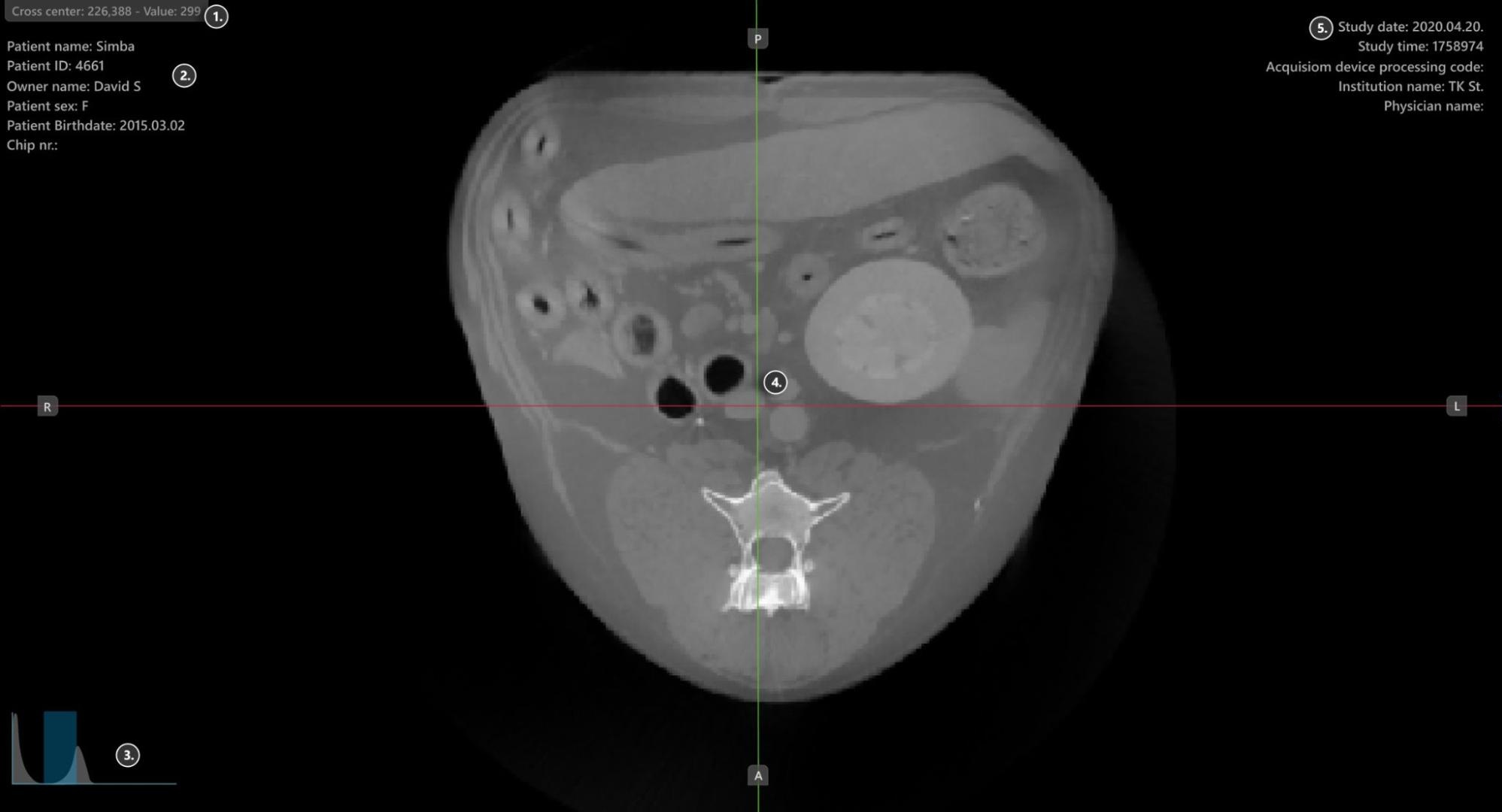

../_images/image39.jpg

  1. HU (Hounsfield-Einheit) Pixelwert

  2. Patienteninformationen

  3. Histogramm-Werkzeug für Windowing

  4. Slicer

  5. Studieninformationen

Anzeigeeinstellungen und Optionen

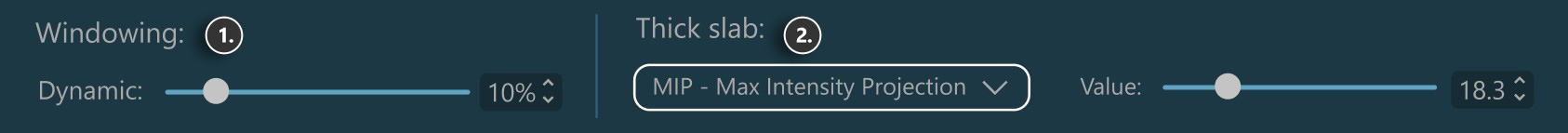

../_images/image328.jpg

  1. Windowing-Einstellungen

  2. Einstellungen für dicke Schichten

Informationsleiste

../_images/image272.jpg

  1. DICOM-Bild- und Auflösungsinformationen

  2. Leistungs und Ressourcennutzungsinformationen

Studien und Serieninformations-Panel

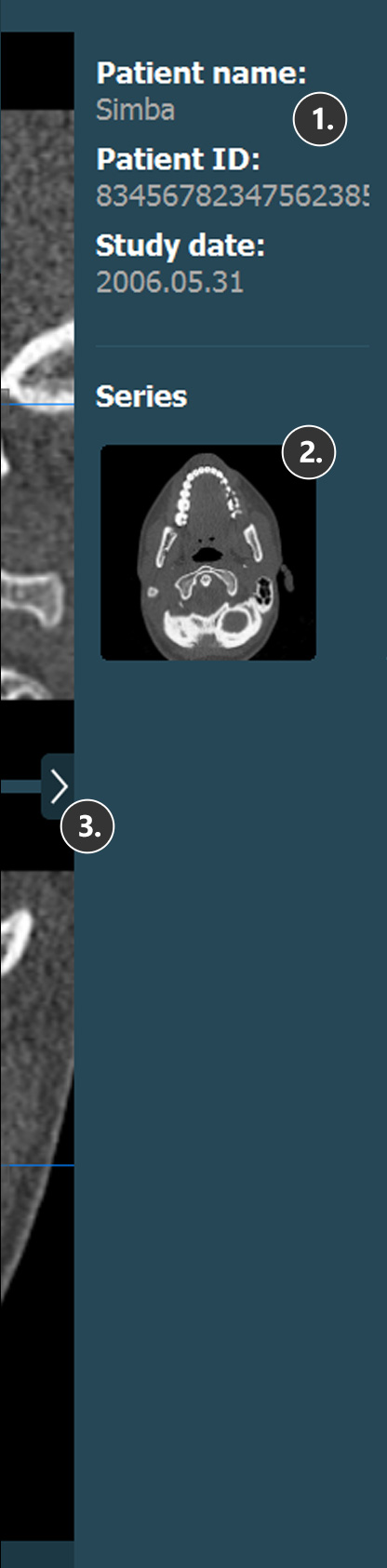

../_images/image142.jpg

  1. DICOM-Informationen zur Studie

  2. Derzeit geöffnete Serie

  3. Studieninformationen und Serienpanel einblenden/ausblenden
