VHS - Herzmessung

VHS (Vertebral Heart Score) ist eine Messung, die in der Veterinärmedizin verwendet wird, um die Größe und Gesundheit des Herzens des Patienten zu beurteilen. Wählen Sie die VHS-Messung aus dem Erweiterten Messmenü und weisen Sie ihr die linke Maustaste zu.

Die VHS-Messung verwendet die Herzgröße im Vergleich zu den Wirbeln der Wirbelsäule, um kardiale Anomalien bei Patienten zu bestimmen und anzuzeigen.

Starten Sie die Messung, indem Sie die Bifurcatio tracheae in der Nähe der Herzspitze markieren.

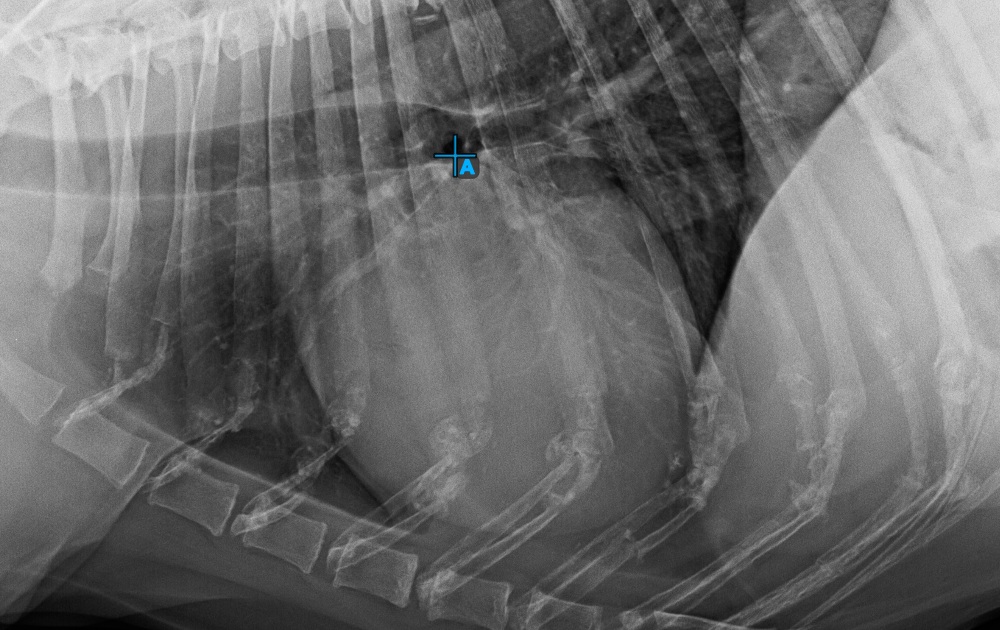

Das Bild unten zeigt die typische Platzierung des Punkts Bifurcatio tracheae.

Vervollständigen Sie die Längsachse des Herzens, indem Sie den Apex-Punkt in der Nähe der Herzunterseite markieren.

Das Bild unten zeigt die typische Platzierung des Apex-Punkts.

Fahren Sie mit der Messung fort, indem Sie den breitesten rechten (vorderen) Punkt der Kurzachse des Herzens markieren.

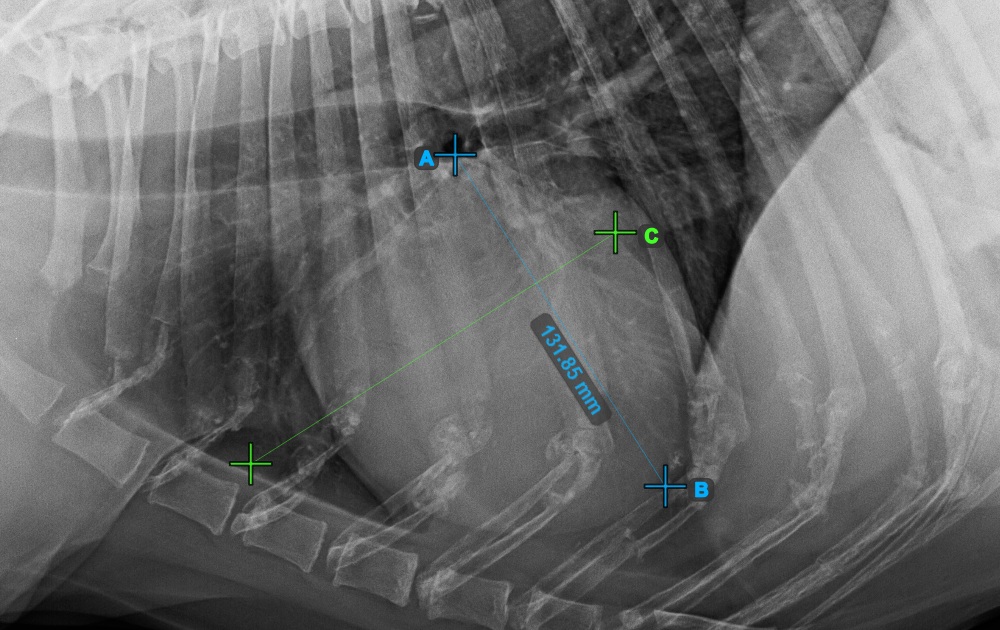

Das Bild unten zeigt die typische Platzierung des vordersten Punkts auf der Kurzachse des Herzens.

Vervollständigen Sie die Kurzachse des Herzens, indem Sie den breitesten linken (hinteren) Punkt markieren.

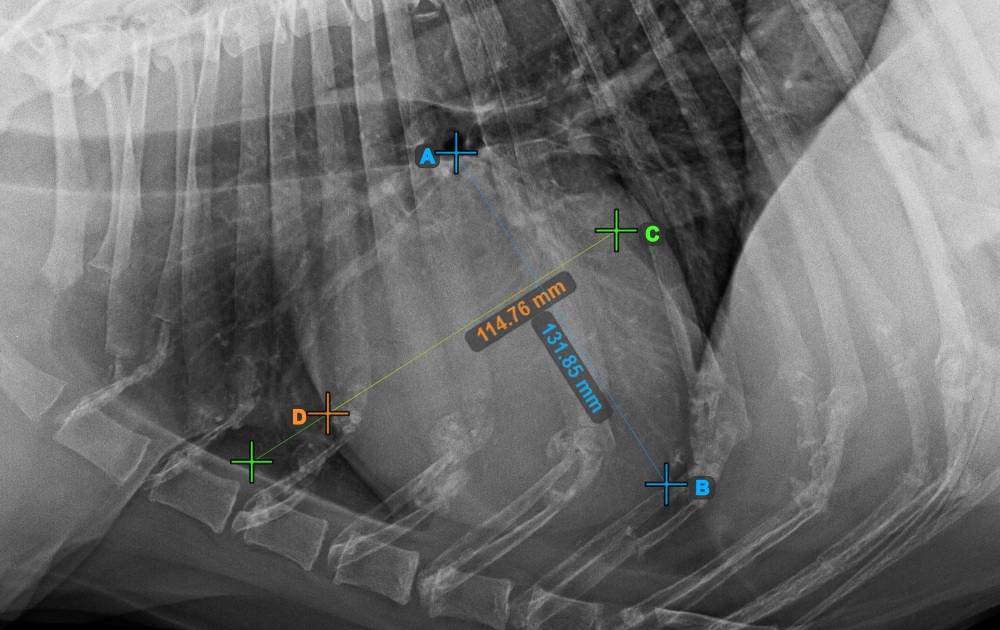

Das Bild unten zeigt die typische Platzierung des hintersten Punkts auf der Kurzachse des Herzens.

Identifizieren Sie den Beginn des T4-Wirbels (des vierten Wirbelkörpers der Wirbelsäule), ausgehend vom Anfangspunkt der Wirbelsäule. Markieren Sie den Beginn des T4-Wirbels, um die Messung fortzusetzen. Die Software zeichnet Linien vom markierten Punkt entlang der Wirbelsäule. Die Länge der Linien hängt von den gemessenen Längs- und Kurzachsen des Herzens ab.

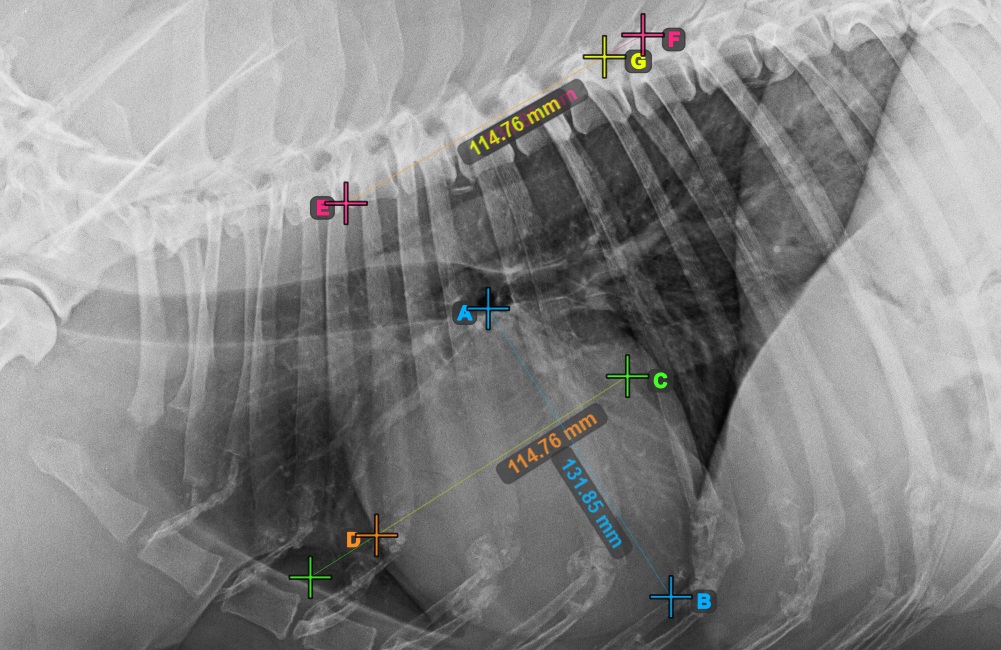

Das Bild unten zeigt die typische Platzierung des Punkts am Beginn des vierten Wirbelkörpers der Wirbelsäule.

Bevor Sie mit den erforderlichen VHS-Berechnungen fortfahren, stellen Sie sicher, dass die Linien genau entlang der Wirbel platziert sind.

Zählen Sie die Anzahl der Wirbel entlang der Linie, die die Kurzachse der Wirbelsäule darstellt. Geben Sie die erforderliche Anzahl der Wirbel in das Eingabefeld Wirbelanzahl in der Symbolleiste des erweiterten Messmodus ein.

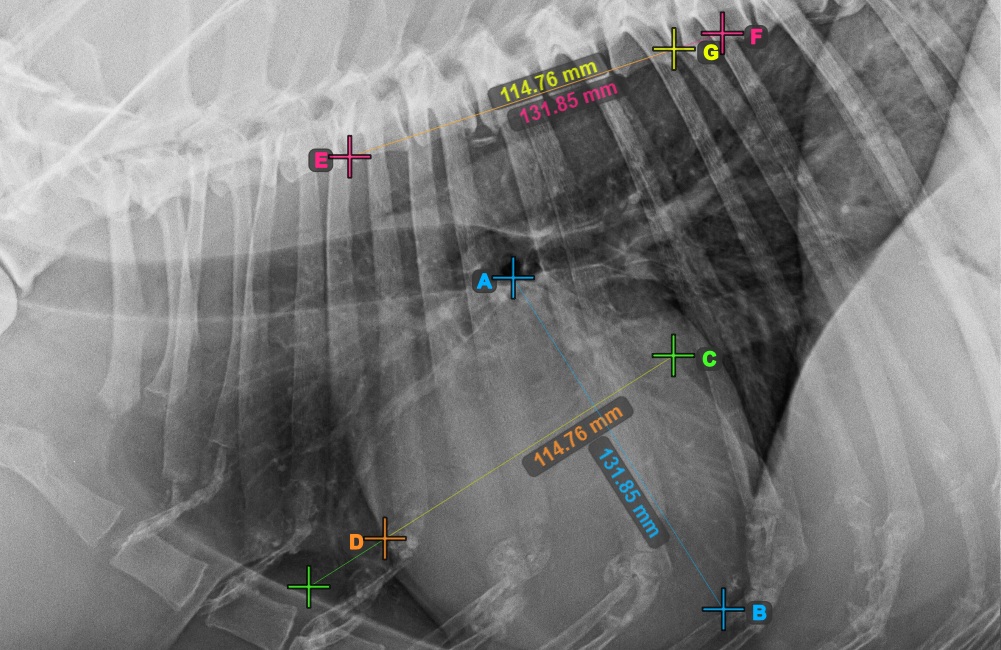

Drücken Sie VHS-Wert berechnen, um die erforderlichen Berechnungen für die VHS-Messung durchzuführen. Der VHS-Wert wird in der Symbolleiste des erweiterten Messmodus angezeigt. Zusätzlich wird der VHS-Wert auf dem Bild als Teil der Messung beschriftet.

Die VHS-Messung bleibt aktiv, bis der Benutzer die Schaltfläche Fertigstellen in der rechten Ecke der Symbolleiste des erweiterten Messmodus drückt.

Um den VHS-Wert des Herzens des Patienten neu zu berechnen, doppelklicken Sie auf die Oberfläche der gesamten Messung und öffnen Sie die Symbolleiste des erweiterten Messmodus, um die erforderlichen Parameter zu ändern.
