Görbített MPR (CMPR) nézet

A görbített MPR, az MPR egy változata, keresztmetszeti képeket hoz létre a felhasználó által rajzolt görbe mentén. A CMPR különösen hasznos lehet összetett vagy szabálytalan struktúrák, például erek vagy különféle gerincstruktúrák vizualizálásakor.

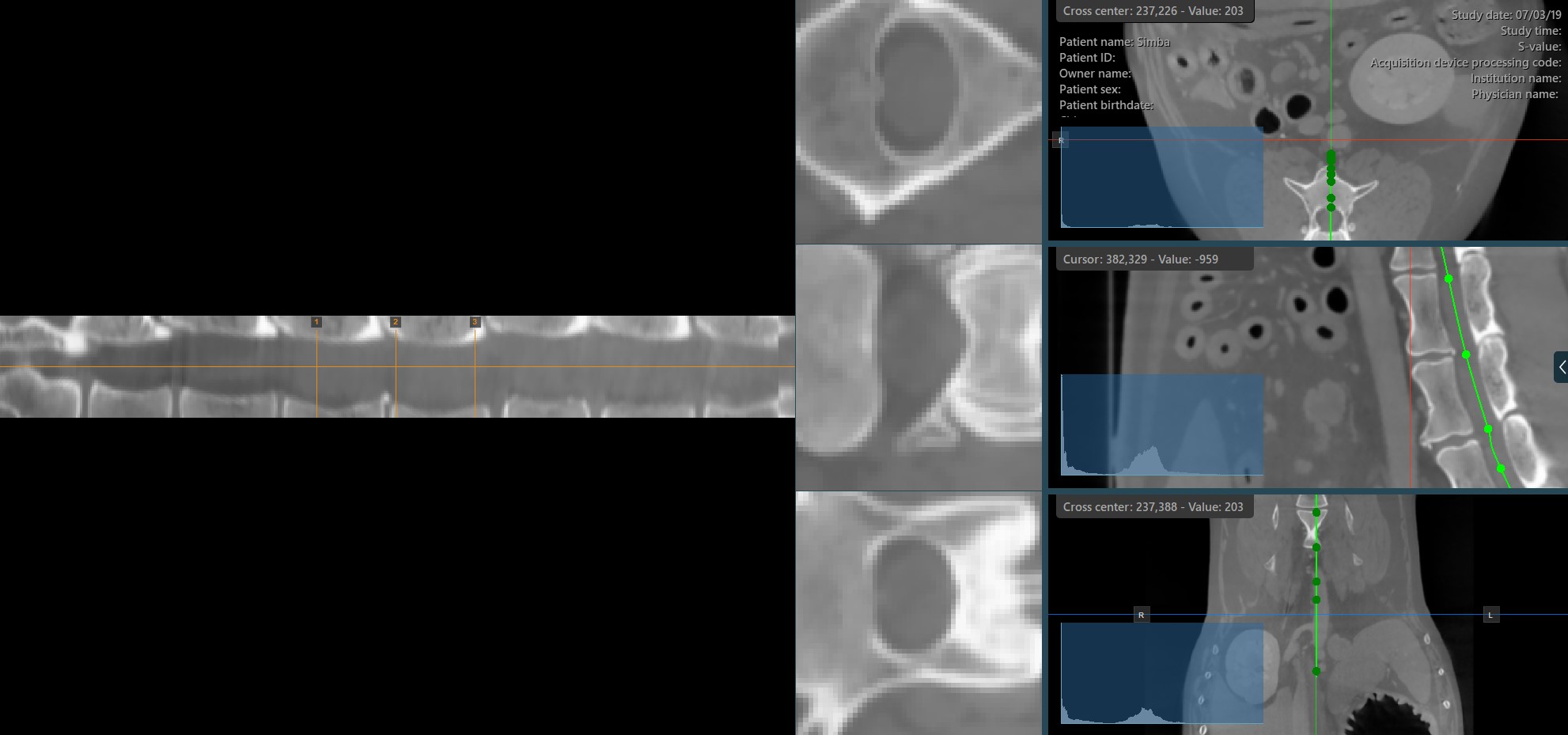

A görbített MPR kiegyenesített nézete, a hozzá tartozó szeletelőkkel együtt, a megjelenítő bal oldalán található, míg az alapértelmezett MPR mindhárom elérhető síkjában a nézetablak jobb oldalán helyezkedik el.

Görbített útvonal pontok hozzáadása

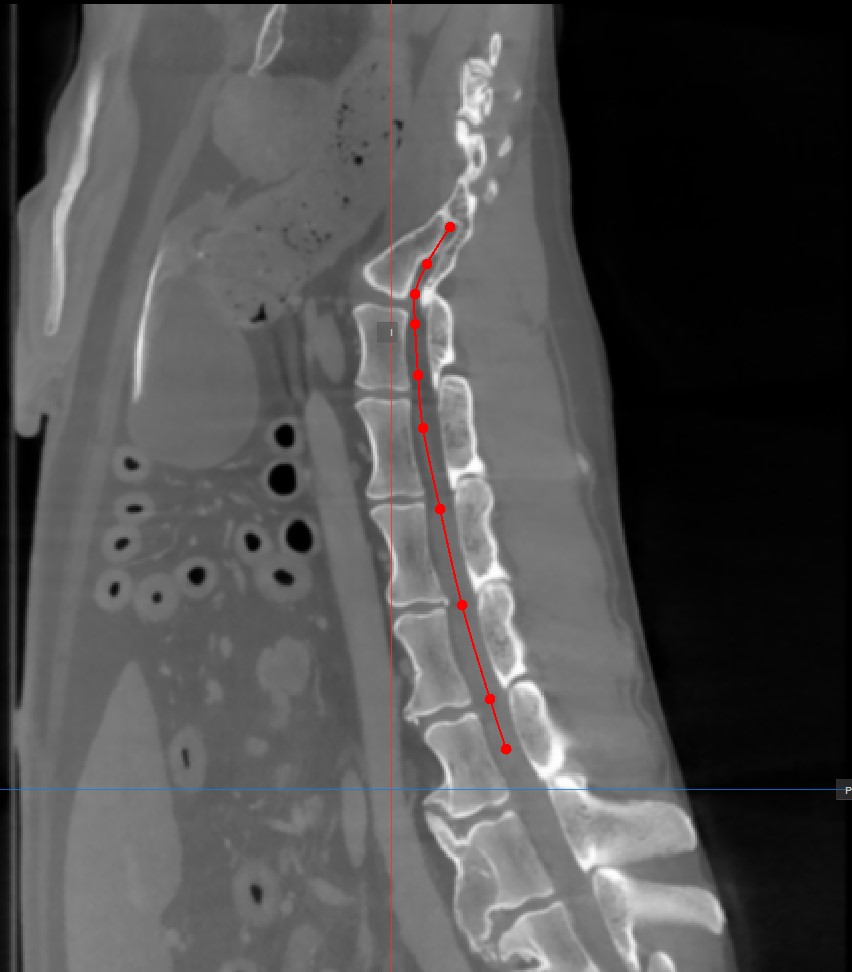

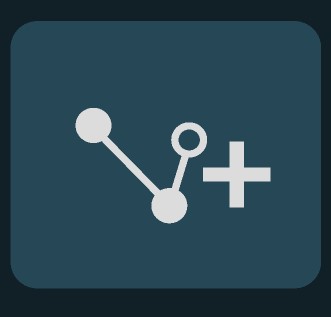

A Görbített MPR-hez a keresztmetszeti képek létrehozásához a felhasználónak görbe útvonalat kell rajzolnia. Válassza a CMPR pont hozzáadása eszközt a CMPR nézet alsó részén az útvonal megrajzolásához.

• Az útvonalat létrehozó pontokat az ablak jobb oldalán található három elérhető standard MPR nézetablak egyikén kell elhelyezni. Válassza az igényeinek leginkább megfelelő síkot.

• Legalább két pontot kell elhelyezni a képeken a görbe létrehozásához. A CMPR nézet annál részletesebb lesz, minél több pontot használ a görbe megrajzolásához.

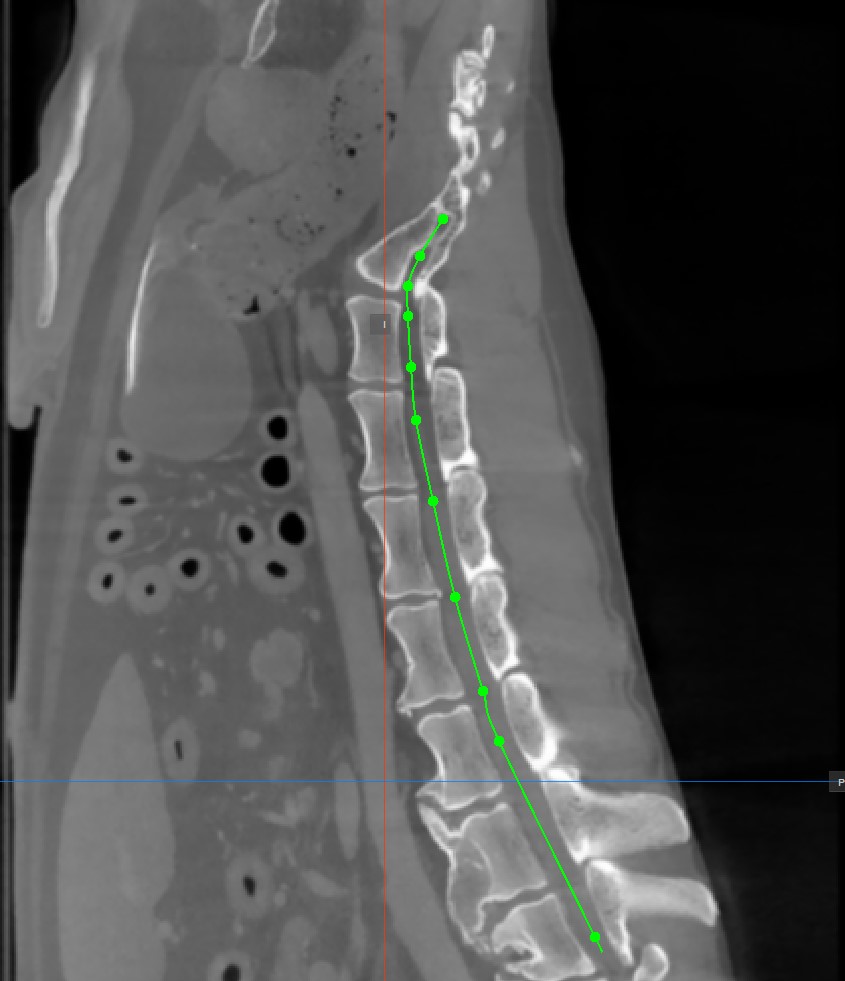

• Az görbe befejezéséhez kattintson ismét az Add CMPR Point eszközre, vagy kattintson duplán a képre az utolsó pont elhelyezésekor. Az útvonal zöld színnel lesz megjelölve, miután véglegesítette.

A CMPR kiegyenesített nézete fölé helyezve a kurzort egy narancssárga pont jelenik meg az MPR képeken megrajzolt útvonalon, jelezve a kurzor pontos helyét.

Hasonlóan a normál MPR nézethez, a CT-megjelenítőben elérhető mérőeszközök a három elérhető CMPR szeletelő nézetablakon is használhatók.

Módosítsa a CMPR útvonalat a Elem kijelölése/mozgatása eszköz kiválasztásával, és rendelje hozzá az elérhető egérgombok egyikét. Nyomja le és húzza az útvonal egyik alap pontját a pozíció módosításához.

CMPR görbe törlése

A CMPR nézet alsó részén található CMPR görbe törlése eszközzel törölheti a képeken megrajzolt CMPR útvonalat.

Egyéb CMPR paraméterek

A CMPR görbék létrehozásán és törlésén kívül a CT-megjelenítő további paramétereket kínál a CMPR nézet jobb konfigurálásához.

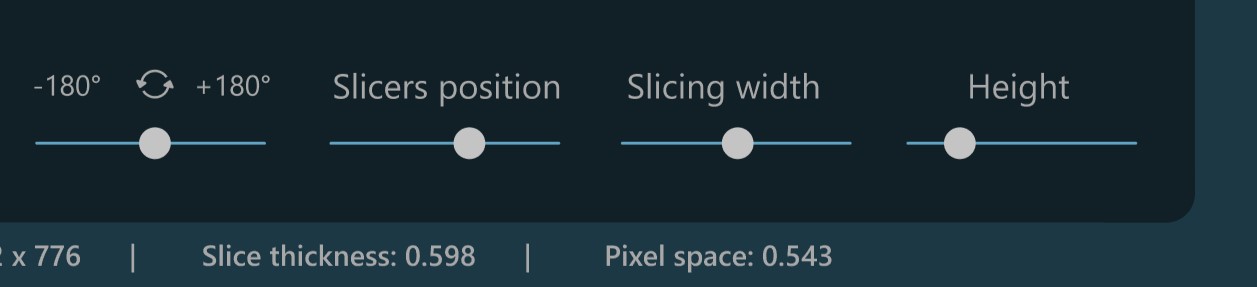

• Állítsa be a szöget és forgassa a CMPR nézet tengelyét a csúszka megfelelő irányba történő húzásával. A szög visszaállításához nyomja meg a középen található Alaphelyzet ikont.

• Módosítsa a szeletelők pozícióját a csúszka megfelelő irányba történő húzásával.

• Állítsa be a szeletelők közötti távolságot a Szeletelési szélesség csúszka használatával.

• Módosítsa a szeletelők és a nézet magasságát, hogy a CMPR nézet nagyobb részét jelenítse meg.

CMPR görbe betöltése és mentése

A képeken megrajzolt CMPR görbék menthetők és betölthetők a későbbi felhasználás céljából, jelentősen javítva és optimalizálva a felhasználói élményt.

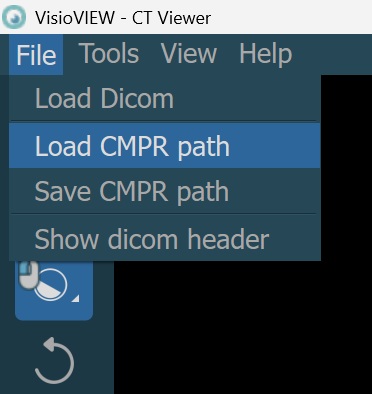

Töltse be a korábban mentett CMPR görbét a megjelenítő menüjéből a Fájl -> CMPR útvonal betöltése opcióval. A CMPR nézet automatikusan megjelenik, amikor ezt az opciót használja.

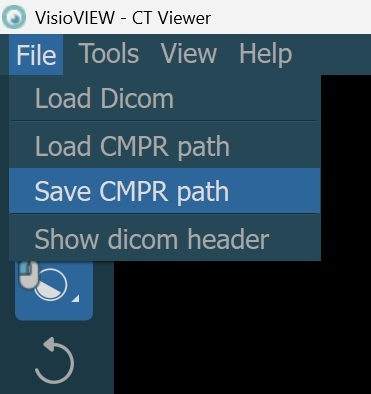

Mentse el a megrajzolt CMPR útvonalat a megjelenítő menüjéből a Fájl -> CMPR görbe mentése opció kiválasztásával. A felhasználót arra kéri a rendszer, hogy válassza ki a fájl helyét és nevét a Windows fájlrendszerben.
