Norberg szög¶
A Norberg szög általában a csípőízület lazaságának értékelésére és a csípő dysplasia kimutatására szolgál. Ehhez a méréshez a beteg medencéjéről készült radiológiai kép szükséges. Válassza ki a Norberg szög mérést a Komplex mérőeszközök menüjéből, és rendelje hozzá a bal egérgombot.
Kezdje el a mérést az bal Caput Femoris ízületi felszínén lévő három pont megjelölésével.
Jelölje meg a bal Caput Femoris ízületi felszínén a három pontot (a Fovea Capitilis kívül). A sorrendtől függetlenül ügyeljen arra, hogy megjelölje a legfelső pontot, a legalacsonyabb pontot és a combfej középpontját. A három pont alapján a rendszer automatikusan létrehoz egy kört.

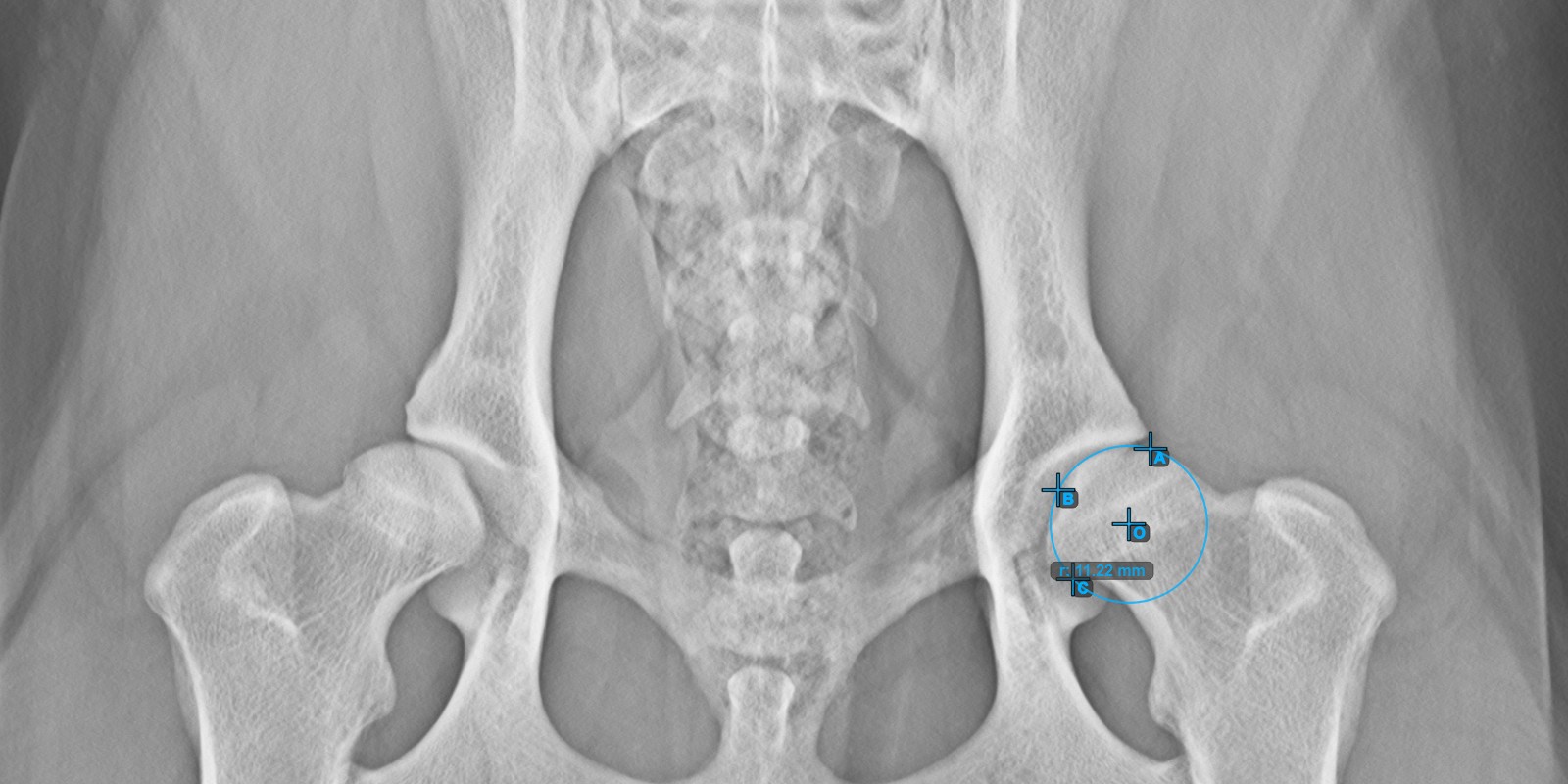

A lenti kép az **bal* Caput Femoris ízületi felszínén elhelyezett három pont tipikus elhelyezkedését ábrázolja.*
Folytassa a mérést a három pont megjelölésével a jobb Caput Femoris ízületi felszínén.
Jelölje meg a három pontot a jobb Caput Femoris ízületi felszínén (a Fovea Capitilis kívül). A sorrendtől függetlenül ügyeljen arra, hogy megjelölje a legfelső pontot, a legalacsonyabb pontot és a combfej középpontját. A három pont alapján a rendszer automatikusan létrehoz egy kört.
A két kör origói automatikusan összekapcsolódnak egy vonallal, amely meghatározza az építendő szögek kezdeti oldalát.

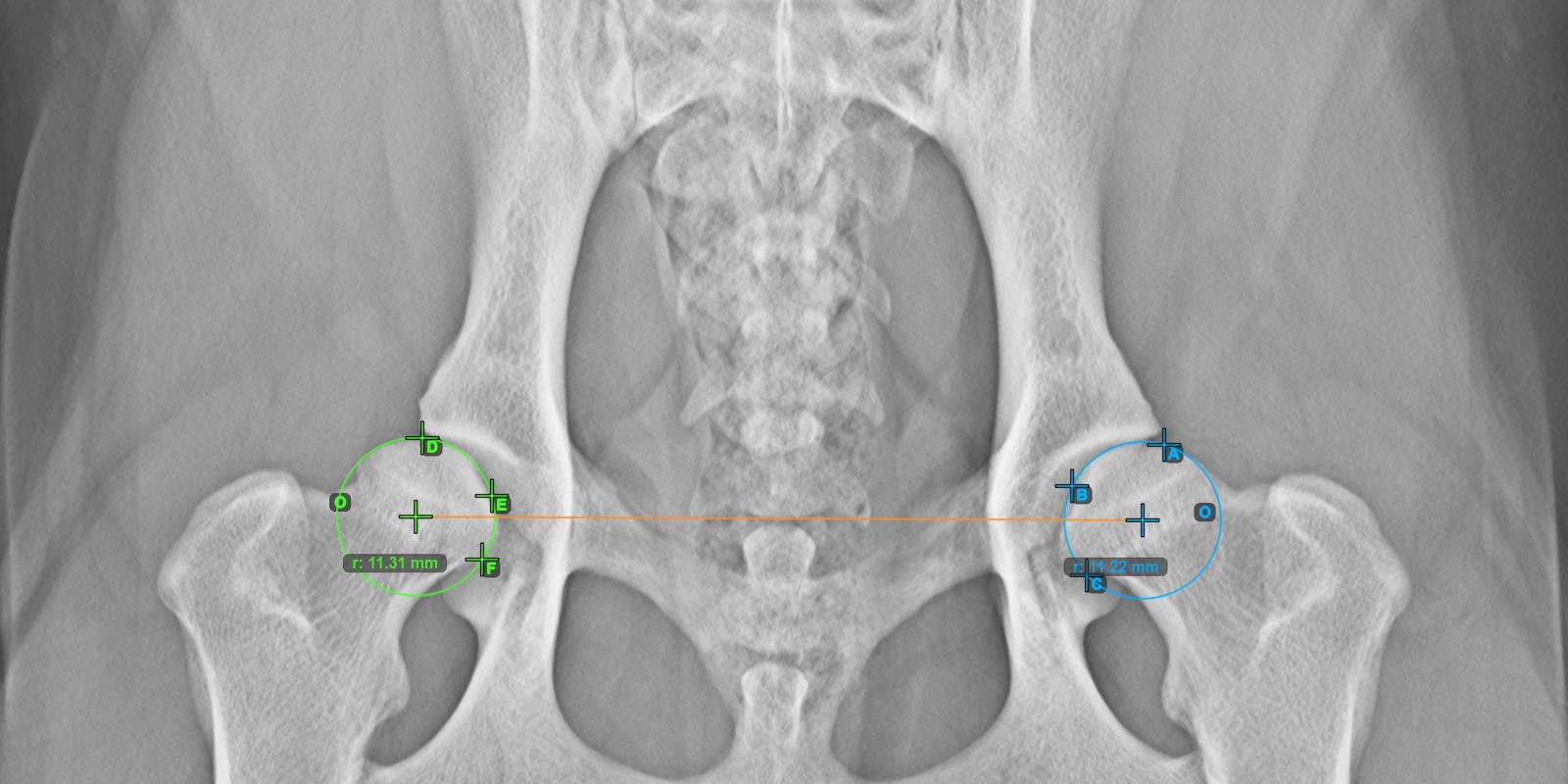

A lenti kép a **jobb* Caput Femoris ízületi felszínén elhelyezett három pont tipikus elhelyezkedését ábrázolja.*
Számítsa ki a bal Norberg szög mérését azáltal, hogy egy vonalat jelöl a bal Acetabulum csont hatékony szélén.
Jelöljön meg egy pontot a bal Caput Femoris közelében, és húzza azt a bal Acetabulum csont hatékony széle mentén, kialakítva a bal Norberg szög végoldalát.
A megrajzolt vonalnak tangensnek kell lennie a bal Acetabulum csont hatékony széléhez. A szög értéke és íve automatikusan kiszámításra kerül.

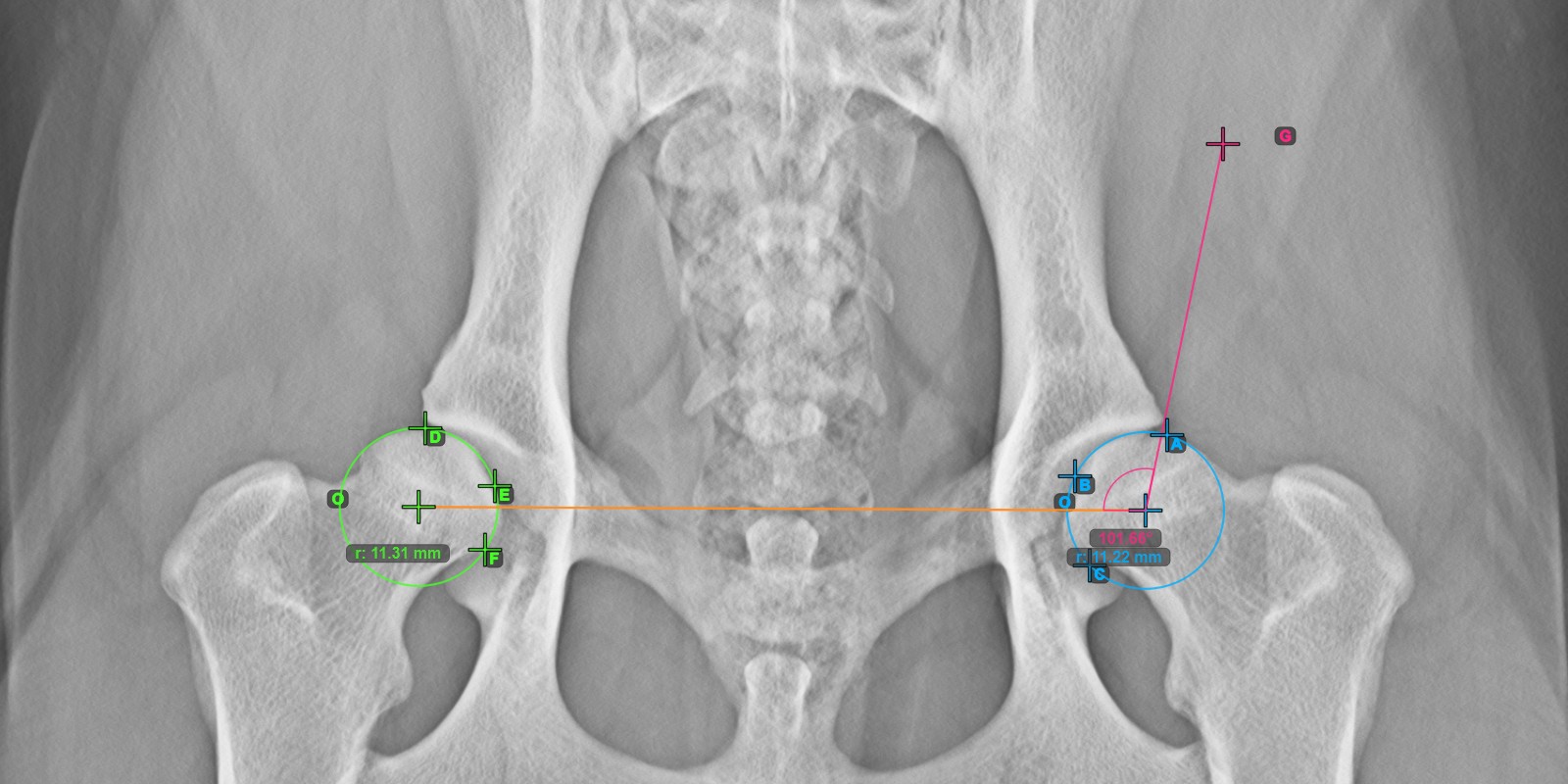

A lenti kép a vonal tipikus elhelyezkedését és a kiszámított Norberg szög mérését ábrázolja.
Számítsa ki a jobb Norberg szög mérését azáltal, hogy egy vonalat jelöl a jobb Acetabulum csont hatékony szélén, ezzel befejezve az egész komplex mérést.
Jelöljön meg egy pontot a jobb Caput Femoris közelében, és húzza azt a jobb Acetabulum csont hatékony széle mentén, kialakítva a jobb Norberg szög végoldalát.
A megrajzolt vonalnak tangensnek kell lennie a jobb Acetabulum csont hatékony széléhez. A szög értéke és íve automatikusan kiszámításra kerül.

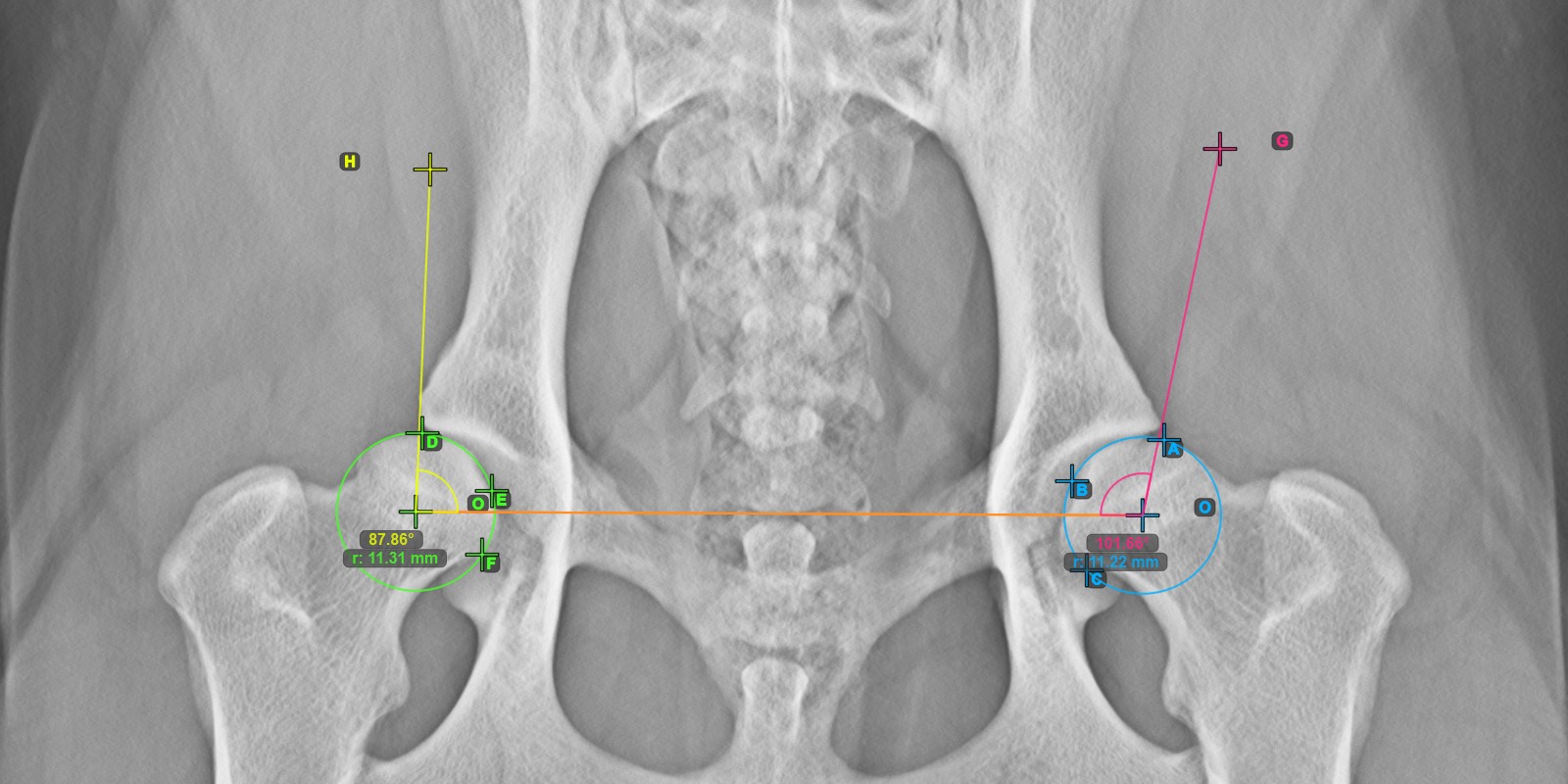

A lenti kép a vonal tipikus elhelyezkedését és a kiszámított Norberg szög mérését ábrázolja.
Módosítsa a Caput Femoris-on megjelölt pontok vagy a tangens pontjainak helyzetét a Norberg szög automatikus újraszámításához.
