A VisioVIEW Megjelenítő

A VisioVIEW Megjelenítő egy speciális DICOM-megjelenítő, amely képes 2D monokróm és színes DICOM-képek megjelenítésére. Támogatja a statikus DICOM-képeket, valamint a képkockák és szeletek dinamikus sorozatait. Ezen felül a VisioVIEW Megjelenítő MPEG-2/MPEG-4 tömörített videofájlokat is támogat, speciális videolejátszási vezérlőkkel.

A DICOM Kifüggesztési Protokollok támogatására tervezett VisioVIEW Megjelenítő rácsnézet-funkcionalitást használ, amely lehetővé teszi a felhasználók számára, hogy az aktív fület dedikált nézetekre bontsák, így személyre szabottabb élményt biztosítva. Ezen felül 2D több síkú rekonstrukciót (MPR) is kínál a volumetrikus adatokhoz, lehetővé téve a felhasználók számára, hogy szabadon váltsanak az elérhető síkok között (axiális, koronális és szagitális).

A VisioVIEW Megjelenítő emellett átfogó eszközkészletet kínál a testreszabáshoz, a képmanipulációhoz, valamint egyszerű és komplex mérésekhez, támogatva ezzel a betegek diagnózisát. A VisioVIEW Megjelenítő alapvető funkciói a felületén keresztül érhetők el:

  • DICOM-fájlok megnyitása az aktív Megjelenítő fülön

  • A Megjelenítő rács testreszabása

  • DICOM-fájl információinak megtekintése a DICOM fejléc elérésével

  • Az aktív DICOM kép manipulálása dedikált eszközkészlettel

  • A Megjelenítő egyszerű és complex mérőeszközeinek használata a pontosabb orvosi értékelés érdekében

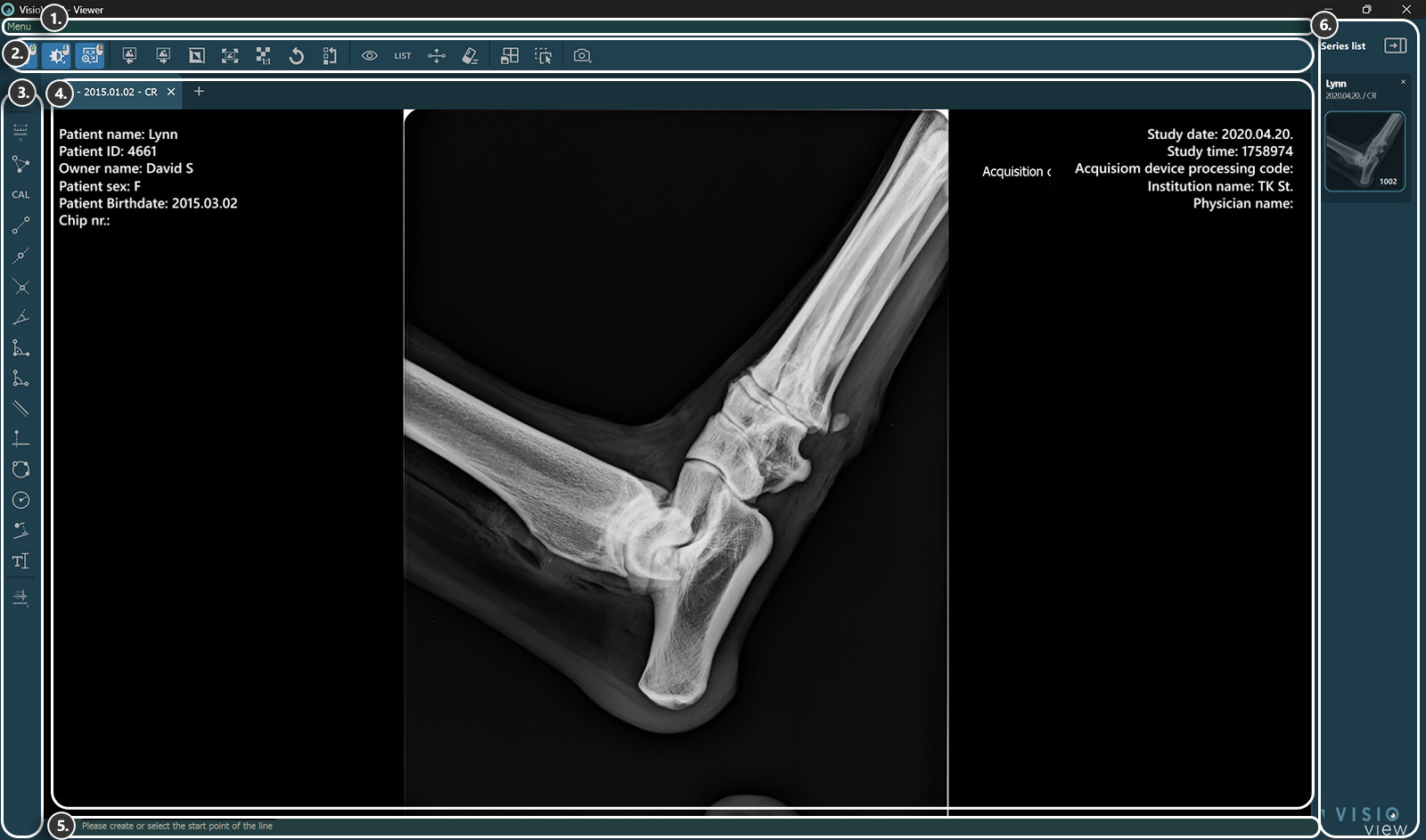

A VisioVIEW Megjelenítő szakaszai

A VisioVIEW Megjelenítő több szakaszból áll, amelyek mindegyike egy adott célnak felel meg. Az alábbiakban az egyes szakaszok részletes leírása található.

../_images/image16.jpg

  1. Menüsor

  2. Felső eszköztár

  3. Bal eszköztár - Mérések

  4. Megjelenítő felület

  5. Információs sáv

  6. Tanulmányi információk és sorozatpanel

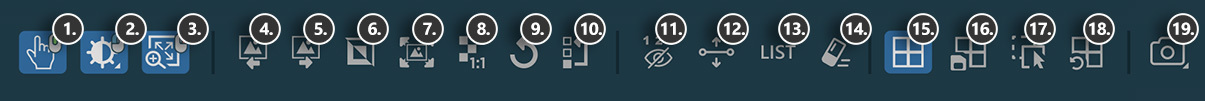

Felső eszköztár

../_images/image215.jpg

  1. Kép mozgatása

  2. Ablakozó eszköz (minimális és maximális értékek mintavételezése, dinamikus ablakozás alkalmazása)

  3. Nagyítás

  4. Előző kép

  5. Következő kép

  6. Kép invertálása

  7. Képernyőhöz igazítás

  8. Teljes zoom

  9. Kép elforgatása

  10. Képtranszformációk visszaállítása

  11. Mérési információk elrejtése/megjelenítése

  12. Méréslista megnyitása

  13. Mérési vonal vastagságának és címkeméret módosítása

  14. Az összes mérés törlése

  15. Aktív Kifüggesztési Protokollok ki-/bekapcsolása

  16. Kifüggesztési Protokollok párbeszédpanel megnyitása

  17. Megnyitott képmegjelenítő

  18. Helyileg alkalmazott példányszabályok visszaállítása

  19. Képernyőképek rögzítése a Viewerből

Bal eszköztár - Mérések

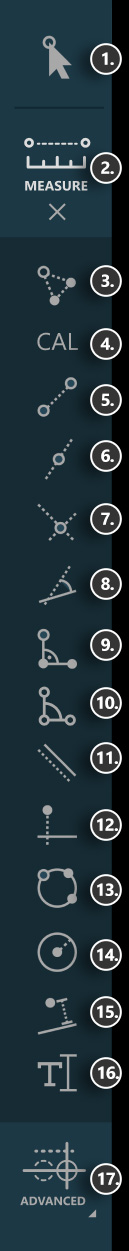

Egyszerű mérések

../_images/image228.jpg

  1. Elem kiválasztása

  2. Egyszerű mérőeszközök megjelenítése/elrejtése

  3. Pont létrehozása

  4. Hossz kalibrálása

  5. Vonal létrehozása

  6. Vonal középpontja

  7. Vonalak metszéspontja

  8. Vonalak szöge

  9. Fix szög

  10. Szög 3 pontból

  11. Párhuzamos vonal

  12. Merőleges vonal

  13. Kör 3 pontból

  14. Kör meghatározott sugárból

  15. Vonal és pont közötti távolság

  16. Szövegcímke létrehozása

  17. Komplex mérési menü

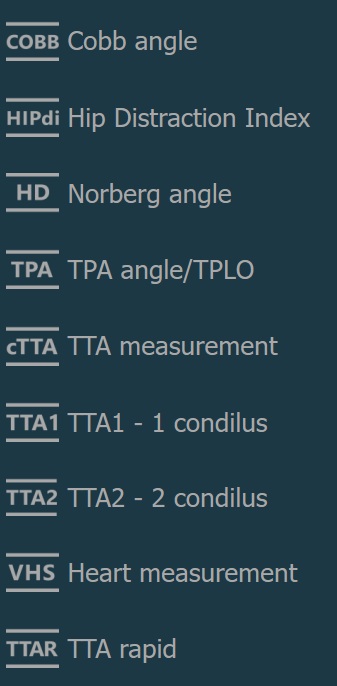

Komplex mérések

../_images/image297.jpg

  1. Cobb-szög

  2. Csípő-diverziós index

  3. Norberg-szög

  4. TPA szög/TPLO

  5. TTA mérés

  6. TTA1 - 1 condilus

  7. TTA2 - 2 condilus

  8. Szívmérése

  9. TTA rapid

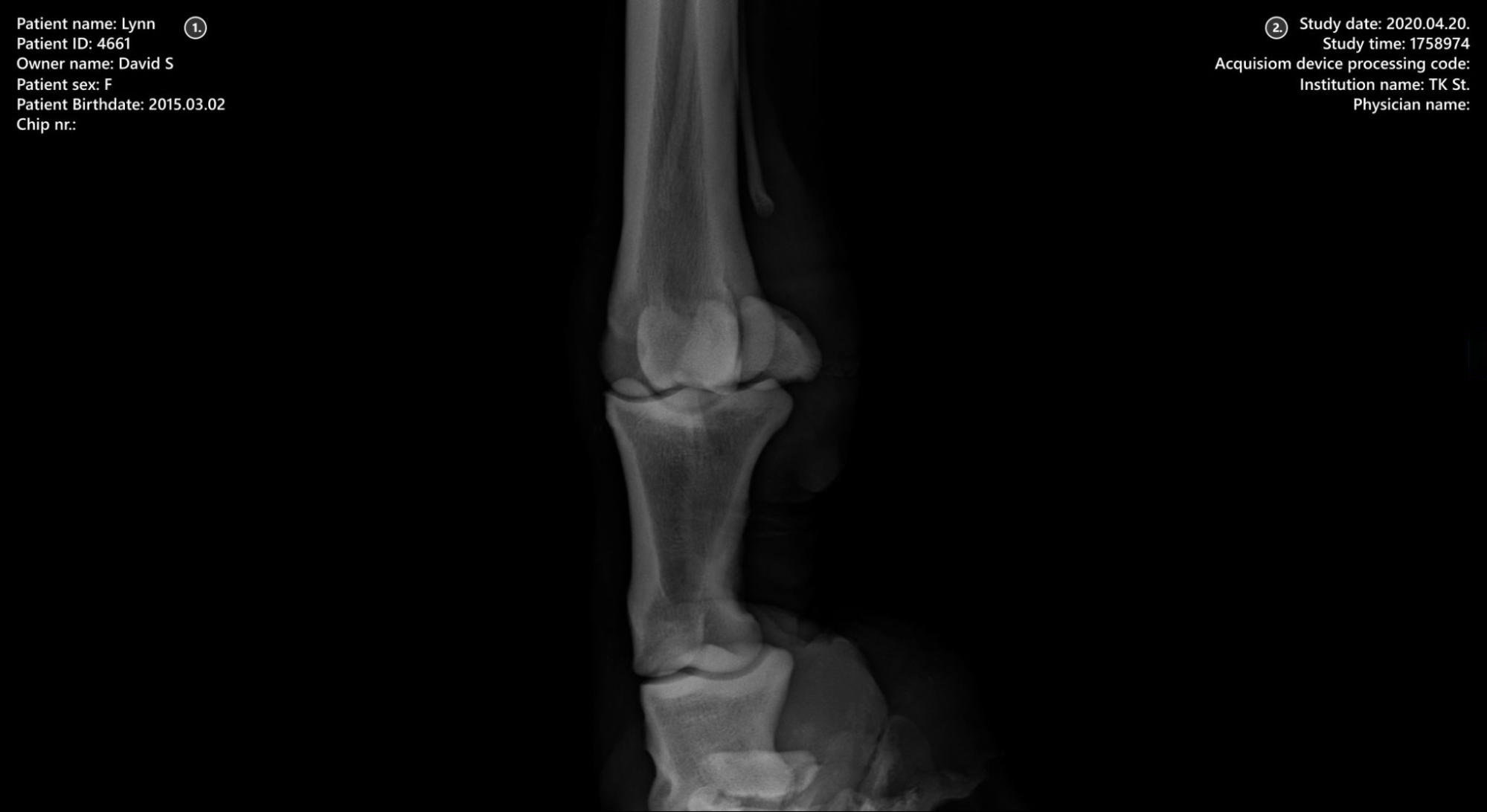

Megjelenítő felület

../_images/image285.jpg

  1. Beteginformáció

  2. Tanulmányi információk

Információs sáv

../_images/image201.jpg

Információkat vagy utasításokat jelenít meg az aktuálisan kiválasztott eszközről.

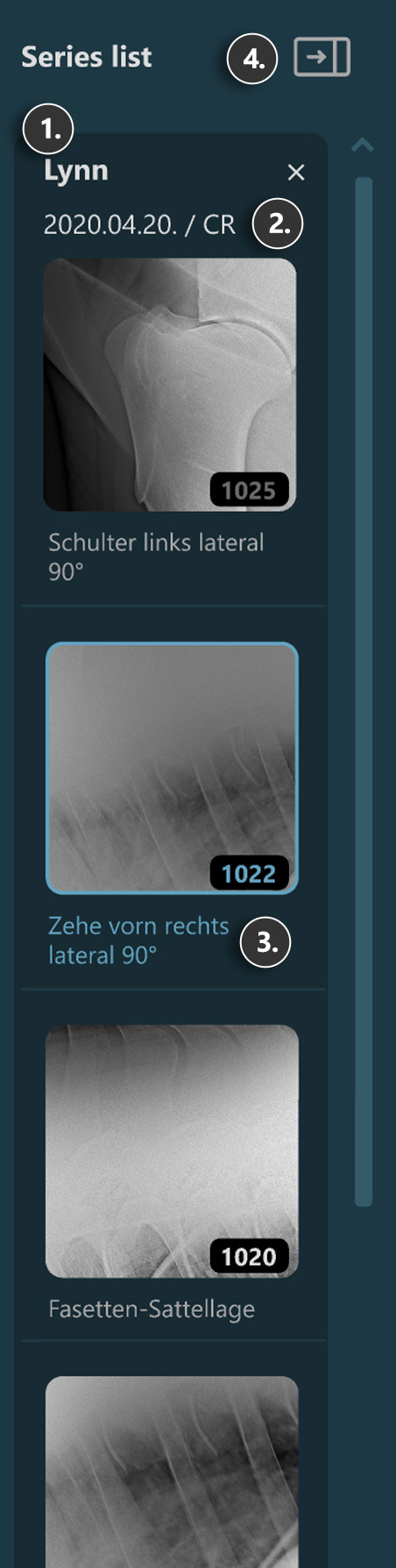

Tanulmányi információk és sorozatpanel

../_images/image130.jpg

  1. Tanulmányi csoport információk az elérhető sorozatokról

  2. További DICOM információk a tanulmányról

  3. Sorozatleírás minden elérhető sorozathoz

  4. Tanulmányi információk és sorozatpanel kibontása/összecsukása
