Speciális kifüggesztési protokollok

A hagyományos kifüggesztési protokollokhoz hasonlóan a speciális kifüggesztési protokollok szekció lehetővé teszi a felhasználók számára, hogy létrehozzák, konfigurálják, töröljék, átrendezzék és módosítsák a CT Viewer felhasználói megjelenítési élményét. Ezek a protokollok kizárólag CT és MR modalitású vizsgálatokra és sorozatokra alkalmazhatók.

A Védett speciális Kifüggesztési protokollok előre definiált rendszerprotokollok, amelyeket nem lehet módosítani vagy törölni. Ezeket a Védett jelöléssel látják el, és biztosítják a szoftver verziói közötti következetességet és kompatibilitást.

Speciális Kifüggesztési protokoll műveletek

Új Kifüggesztési protokoll hozzáadása: Lehetővé teszi a felhasználó számára egy új, egyéni speciális Kifüggesztési protokoll létrehozását. A felhasználó megadhatja a protokoll nevét, leírását, valamint konfigurálhatja a CT Viewer paramétereit.

Kifüggesztési protokoll duplikálása: Létrehoz egy pontos másolatot a kiválasztott protokollról. A duplikált protokoll neve automatikusan egy numerikus utótagot kap, hogy meg lehessen különböztetni az eredetitől.

Fel / Le nyilak lehetővé teszik a felhasználó számára a speciális Kifüggesztési protokollok sorrendjének megváltoztatását a listában.

A protokoll listában betöltött pozíciójának módosításával a felhasználó a protokoll prioritását változtatja. Ha több Kifüggesztési protokoll is megfelel a feltételeknek, amikor a DICOM képeket a Nézőben megnyitják, a listában magasabbra helyezett protokoll lesz alkalmazva aktív protokollként.

Kifüggesztési protokoll törlése: Eltávolítja a kiválasztott Kifüggesztési protokollt a listából.

Kifüggesztési protokoll szerkesztése: Megnyitja a kiválasztott kifüggesztési protokoll tulajdonságainak szerkesztésére szolgáló ablakot, ahol módosítható a protokoll neve, leírása és a paraméterek módosítását.

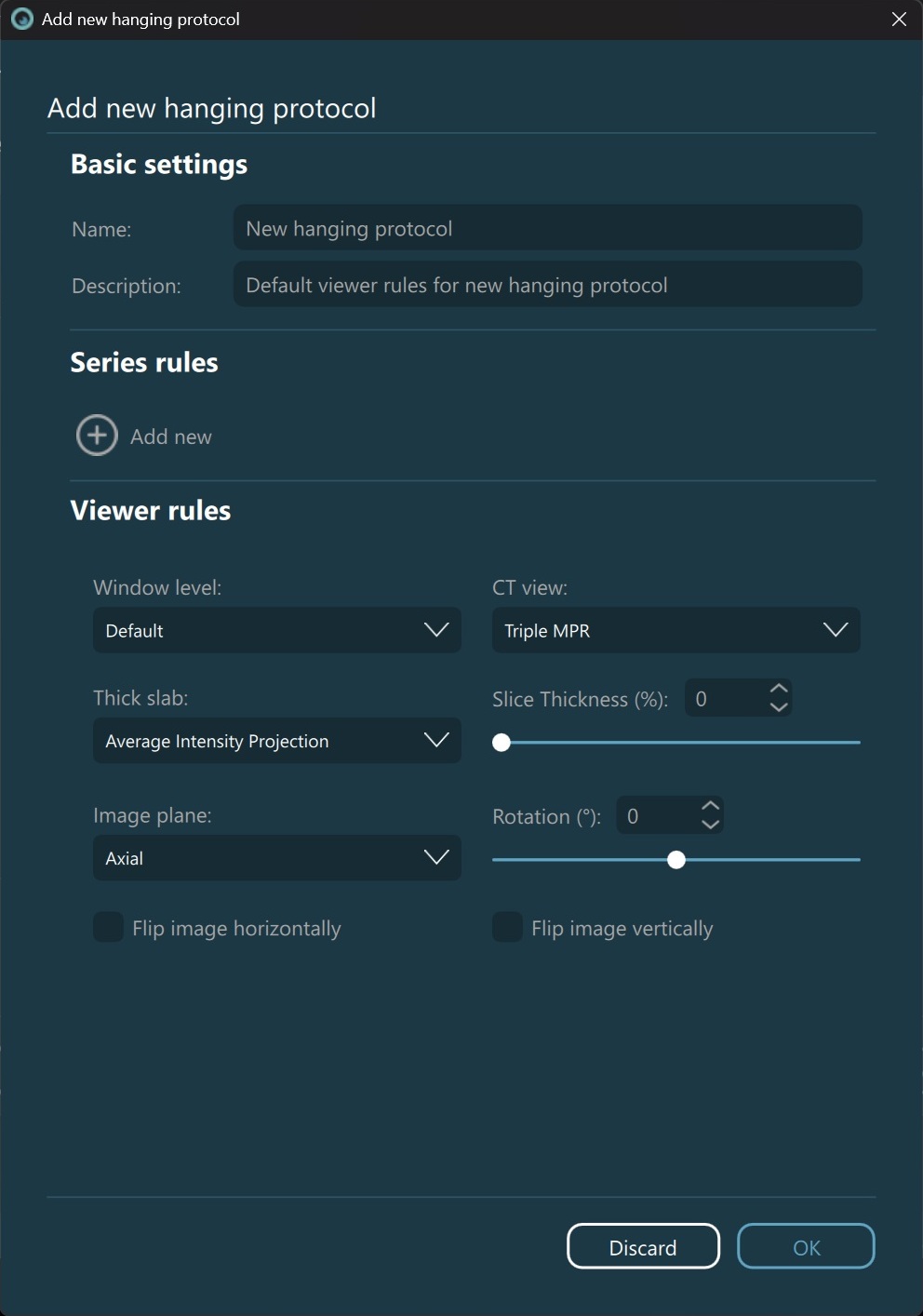

Speciális Kifüggesztési protokollok hozzáadása/szerkesztése

Beállíthatja a DICOM Kifüggesztési protokollt meghatározó paramétereket. A párbeszédablak bezárásához és a módosítások megerősítéséhez nyomja meg az OK gombot. A módosítások elvetéséhez és a párbeszédablak bezárásához nyomja meg az Elvetés gombot.

Alapbeállítások

Név: A Kifüggesztési protokoll neve, amely megjelenik az alkalmazás Kifüggesztési protokoll szakaszaiban.

Leírás: Rövid információ a protokoll tervezett használatáról vagy céljáról.

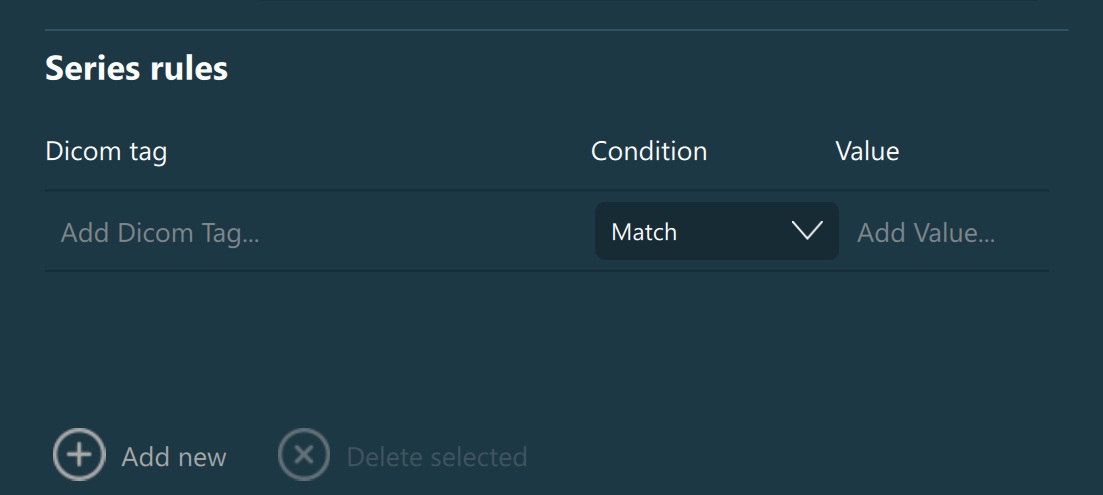

Szekvencia szabályok

Határozza meg és adja meg azokat a szabályokat, amelyek alapján a CT és MR modalitású sorozatok a kiválasztott speciális kifüggesztési protokollhoz lesznek társítva. A sorra kattintva kijelölheti a vizsgálati szabályt, vagy törölheti a kijelölést a CTRL billentyű lenyomva tartása mellett ismét a kiválasztott sorra kattintva.

Új hozzáadása: Új feltételpárt ad a Szekvencia szabályok listájához a kiválasztott Kifüggesztési protokollon belül.

• DICOM címke hozzáadása…: Kattintson duplán a megfelelő mezőre, hogy szerkeszthetővé váljon. Kezdje el beírni a DICOM címke értékét/nevét, és egy szűrt lista jelenik meg az automatikus kitöltéshez.

• Feltétel: Válasszon egy lehetőséget a legördülő listából annak meghatározásához, hogy a kiválasztott DICOM címke értékét milyen módon kell vizsgálni.

  • Egyezés: A DICOM címke értékének pontosan meg kell egyeznie a megadott értékkel.

  • Kizárás: A DICOM címke értékének nem szabad pontosan megegyeznie a megadott értékkel.

  • Ezzel kezdődik: A DICOM címke értékének a megadott értékkel kell kezdődnie.

  • Ezzel végződik: A DICOM címke értékének a megadott értékkel kell végződnie.

  • Tartalmazza: A DICOM címke értékének bárhol tartalmaznia kell a megadott értéket.

• Érték: Kattintson duplán a megfelelő mezőre, hogy szerkeszthetővé váljon. Adja meg a szöveges vagy numerikus értéket, amellyel a kiválasztott DICOM címke összehasonlításra kerül a kiválasztott feltétel alapján.

Kijelölt törlése: Eltávolítja a jelenleg kiválasztott vizsgálati szabályt a listából.

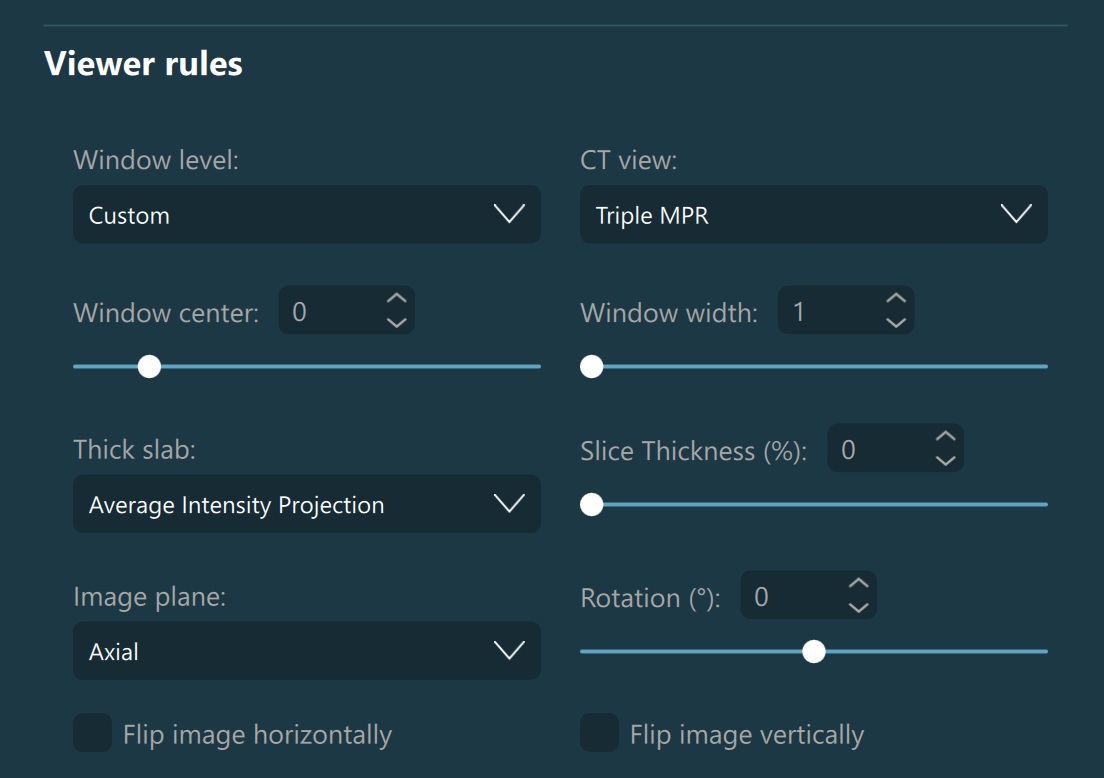

Megjelenítő szabályok

Határozza meg és módosítsa a kiválasztott speciális kifüggesztési protokoll konfigurációs paramétereit. Minden paraméter közvetlenül megfeleltethető a CT Megjelenítőben elérhető beállításoknak. Ha a CT Megjelenítő speciális kifüggesztési protokollal kerül megnyitásra, ezek a konfigurációs paraméterek felülírják az alapértelmezett CT Megjelenítő beállításokat.

• Ablakolás: Válasszon az elérhető ablakolási előbeállítások közül, amelyek ablakolási értékként kerülnek alkalmazásra a CT Viewer megnyitásakor a kiválasztott speciális kifüggesztési protokoll használatakor. Az elérhető előbeállításokon felül választhatja a Alapértelmezett vagy Dinamikus opciókat, amelyek az ablakolási értékeket a DICOM fájl információi alapján határozzák meg, vagy aktiválhatja az Egyéni opciót, amelynél manuálisan adhatók meg az ablak közép és ablak szélesség értékek.

• CT nézet: Beállíthatja a CT Megjelenítő kezdeti megjelenítési módját, amikor a választott speciális kifüggesztési protokollal nyit meg képeket. A Szimpla MPR mód választása letiltja az egyéb síkokhoz tartozó képtranszformációs beállítások konfigurálását.

• Vastag réteg: Beállíthatja a CT Megjelenítő kezdeti vastag réteg módját, amikor a képek a kiválasztott speciális kifüggesztési protokollal kerülnek megnyitásra.

• Szeletvastagság: Beállíthatja a kezdeti szeletvastagságot a rendelkezésre álló szeletvastagság-tartomány százalékos értékeként, amely a DICOM fájl információi alapján kerül kiszámításra.

• Képsík: Választhat a három elérhető képsík (Axiális, Koronális és Szagittális) közül, és konfigurálhatja a hozzájuk tartozó képtranszformációs paramétereket.

  • Forgatás: Megadhat kezdeti kép rotációt a kiválasztott képsíkhoz, amikor a CT Megjelenítő megnyitásra kerül.

  • Kép vízszintes tükrözése: Megadhatja, hogy a kiválasztott képsíkban betöltött kép vízszintesen (függőleges tengely mentén) tükrözve legyen.

  • Kép függőleges tükrözése: Megadhatja, hogy a kiválasztott képsíkban betöltött kép függőlegesen (vízszintes tengely mentén) tükrözve legyen-e.
