Szívmérés

A VHS (Vertebral Heart Score) egy olyan mérés, amelyet állatorvosi gyakorlatban használnak a páciens szívének méretének és egészségének felmérésére. Válassza a VHS Szívmérés opciót a Komplex mérések menü alatt, és rendelje hozzá a bal egérgombot.

A VHS-mérés a szív méretét hasonlítja össze a gerinc csigolyáinak méretével, hogy meghatározza és jelezze a páciens esetleges szív- vagy keringési rendellenességeit.

Indítsa el a mérést a Bifurcatio tracheae megjelölésével, a szív felső részéhez közel.

Az alábbi kép a Bifurcatio tracheae pont tipikus elhelyezkedését mutatja.

Fejezze be a szív hosszanti tengelyét az Apex pont megjelölésével, a szív alsó részéhez közel.

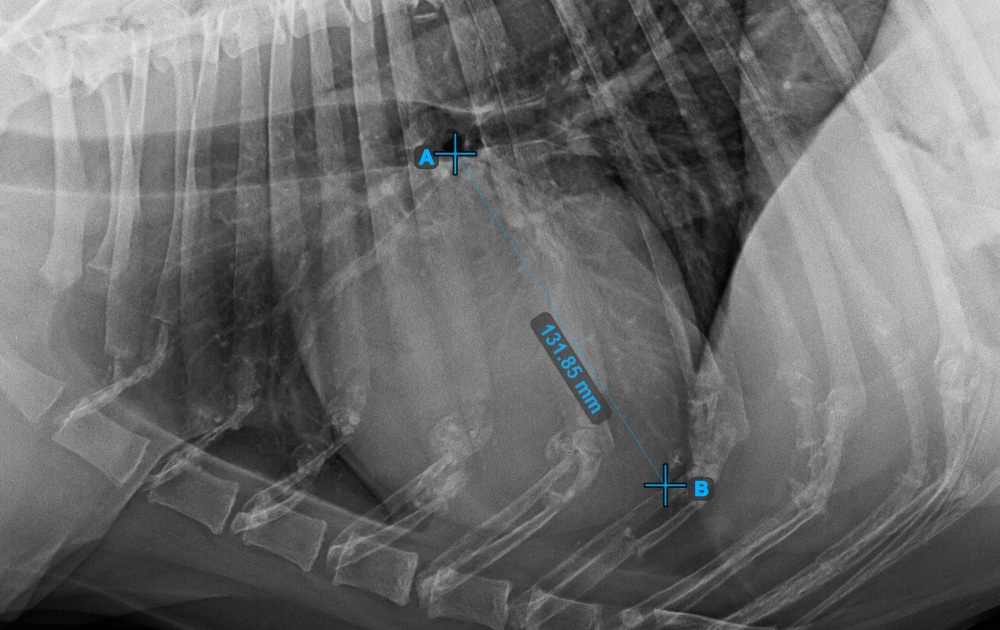

Az alábbi kép az Apex pont tipikus elhelyezkedését mutatja.

Folytassa a mérést a szív rövid tengelyének legszélesebb jobb (feji) pontjának megjelölésével.

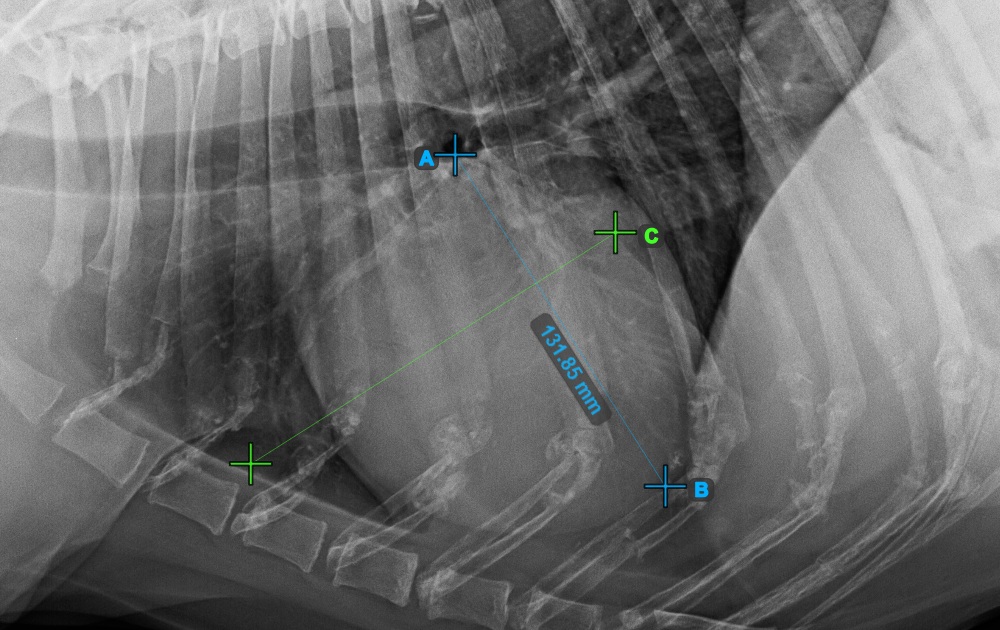

Az alábbi kép a szív rövid tengelyének „legcranialisabb” pontjának tipikus elhelyezkedését szemlélteti

Fejezze be a szív rövid tengelyét a legszélesebb bal (caudal) pont megjelölésével.

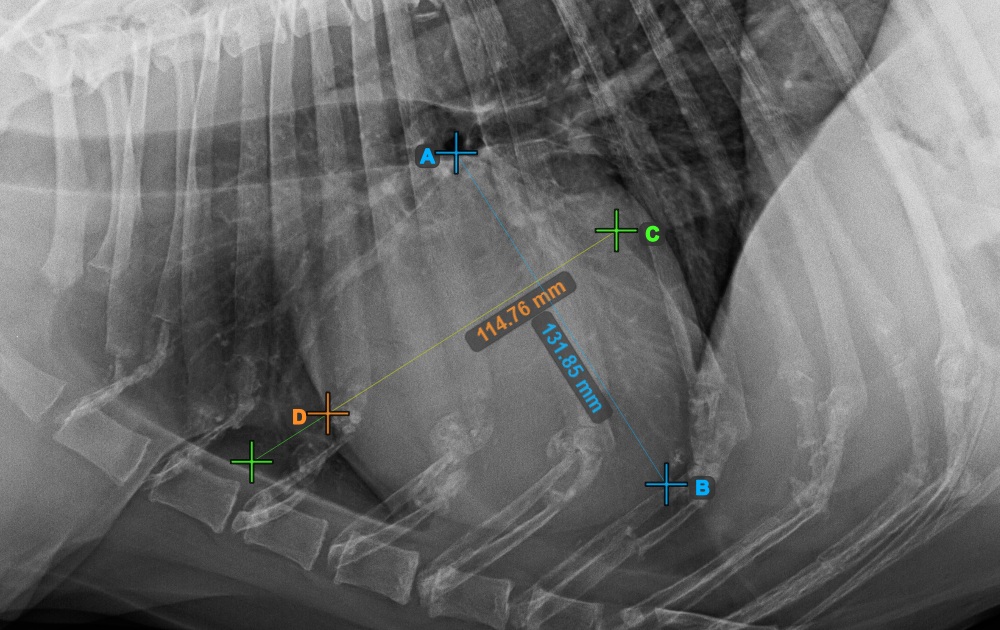

Az alábbi kép a szív rövid tengelyének „legcaudalisabb” tipikus elhelyezkedését mutatja.

Azonosítsa a T4 csigolya kezdetét (a gerinc negyedik csigolyatestét), a gerinc kezdőpontjától számítva. Jelölje meg a T4 csigolya kezdetét a mérés folytatásához. A szoftver a megjelölt pontból vonalakat húz a gerinc mentén. A vonalak hossza a szív mért hossz- és rövidtengelyétől függ.

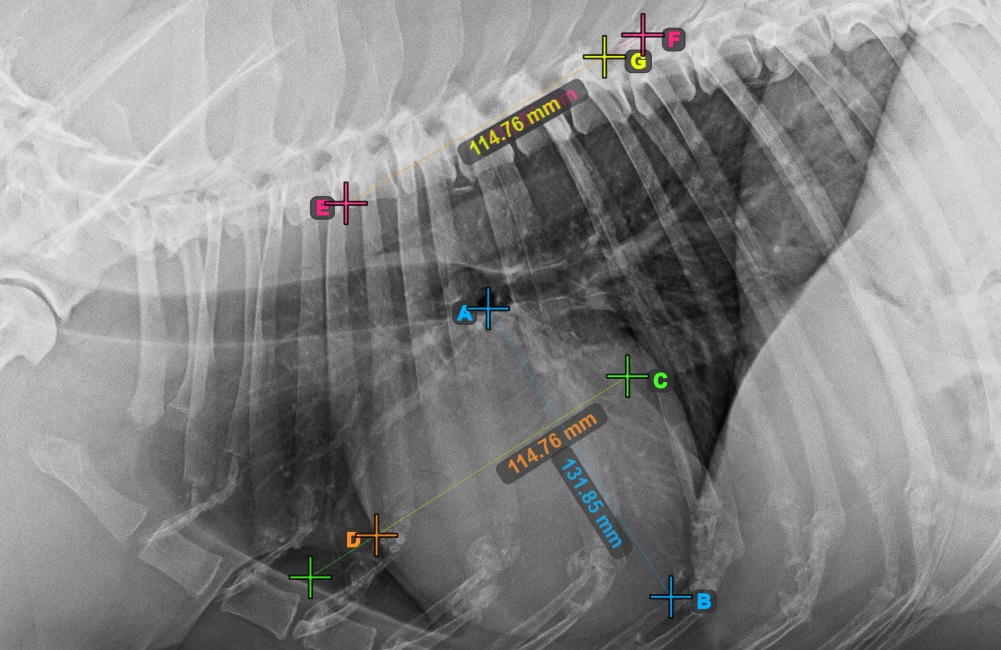

Az alábbi kép a gerinc negyedik csigolyatestének kezdetén lévő pont tipikus elhelyezkedését mutatja.

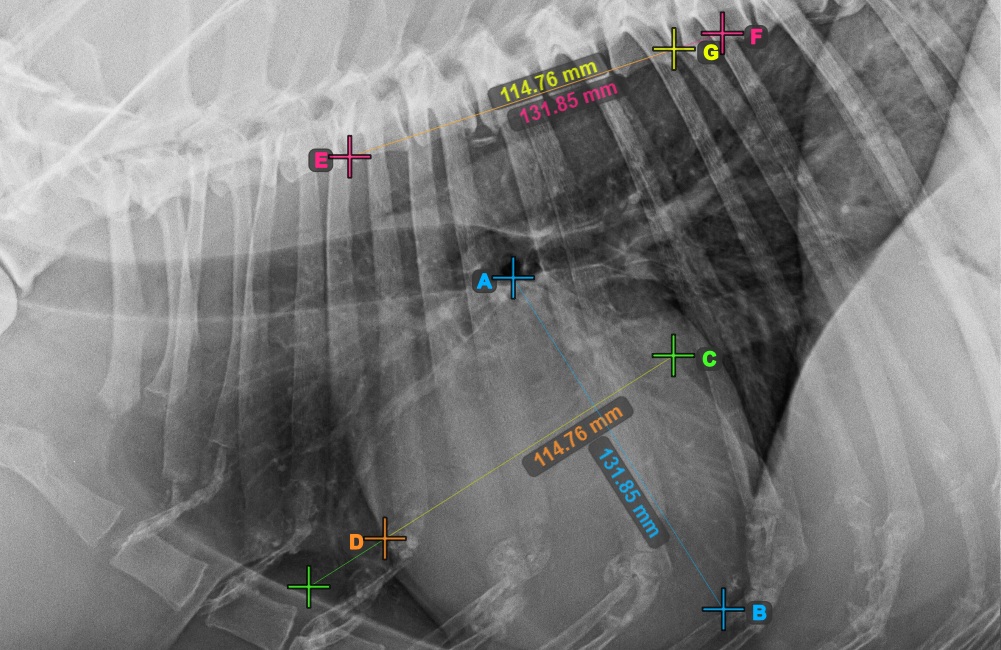

A szükséges VHS-kalkulációk elvégzése előtt győződjön meg róla, hogy a vonalak pontosan a csigolyák mentén helyezkednek el.

Számolja meg a csigolyák számát a gerinc rövid tengelyét jelző vonal mentén. Adja meg a szükséges csigolyaszámot a Csigolyák száma mezőben a komplex mérési mód eszköztárában.

Nyomja meg a VHS pontszám számítása gombot a VHS-méréshez szükséges számítások elvégzéséhez. A VHS-pontszám megjelenik a komplex mérési mód eszköztárában. Ezenkívül a VHS-pontszám fel lesz tüntetve a képen is, a mérés részeként.

A VHS-mérés aktív marad, amíg a felhasználó meg nem nyomja a Befejezés gombot a haladó mérési mód eszköztárának jobb sarkában.

A páciens szívének VHS-pontszámának újraszámításához kattintson duplán a teljes mérés felületére, és nyissa meg a komplex mérési mód eszköztárát a szükséges paraméterek módosításához.
