Szeletelők használata¶

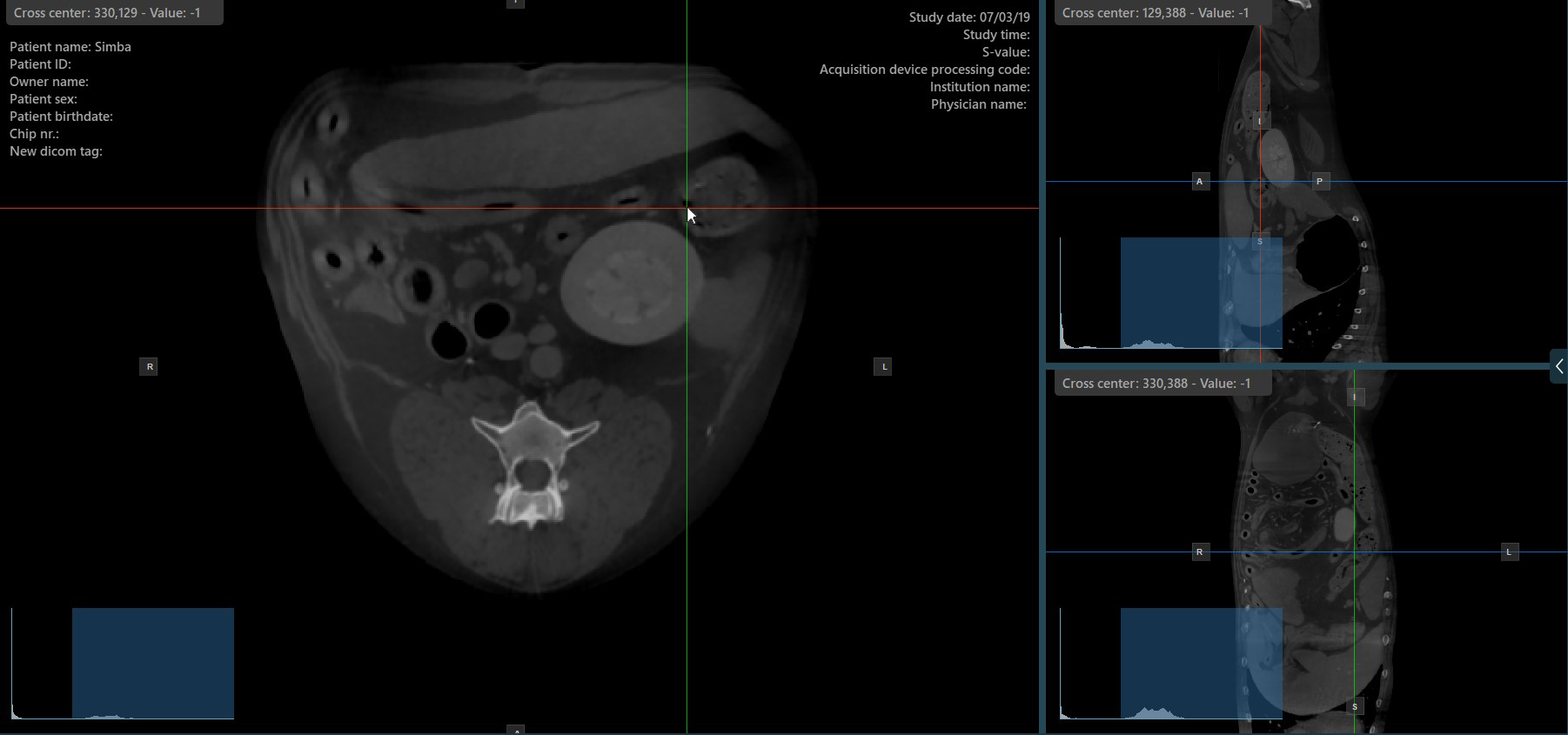

Az MPR nézetben a szeletelők a három kép síkjának metszeteit és orientációját mutatják az aktív nézetablakokban. A felhasználók módosíthatják a szeletelőket, és megváltoztathatják a szeletek keresztmetszeti helyzetét a 3D volumetrikus adatok alapján.
Minden szeletelő a saját, a kép síkját jelző színével van megkülönböztetve:
A kék szeletelő az objektum axiális síkját jelöli (a talajra merőleges).
A piros szeletelő a koronális síkot jelöli (a talajjal párhuzamos).
A zöld szeletelő a szagitális síkot jelöli (a testre merőleges).
Szeletelő rotációjának módosítása¶
A szeletelő rotációjának módosítása megváltoztatja a megfelelő kép síkjainak orientációját. Az egyes szeletelők kiválaszthatók a Elem kijelölése (Alapértelmezett) eszközzel, amely alapértelmezés szerint a jobb egérgombhoz van rendelve.

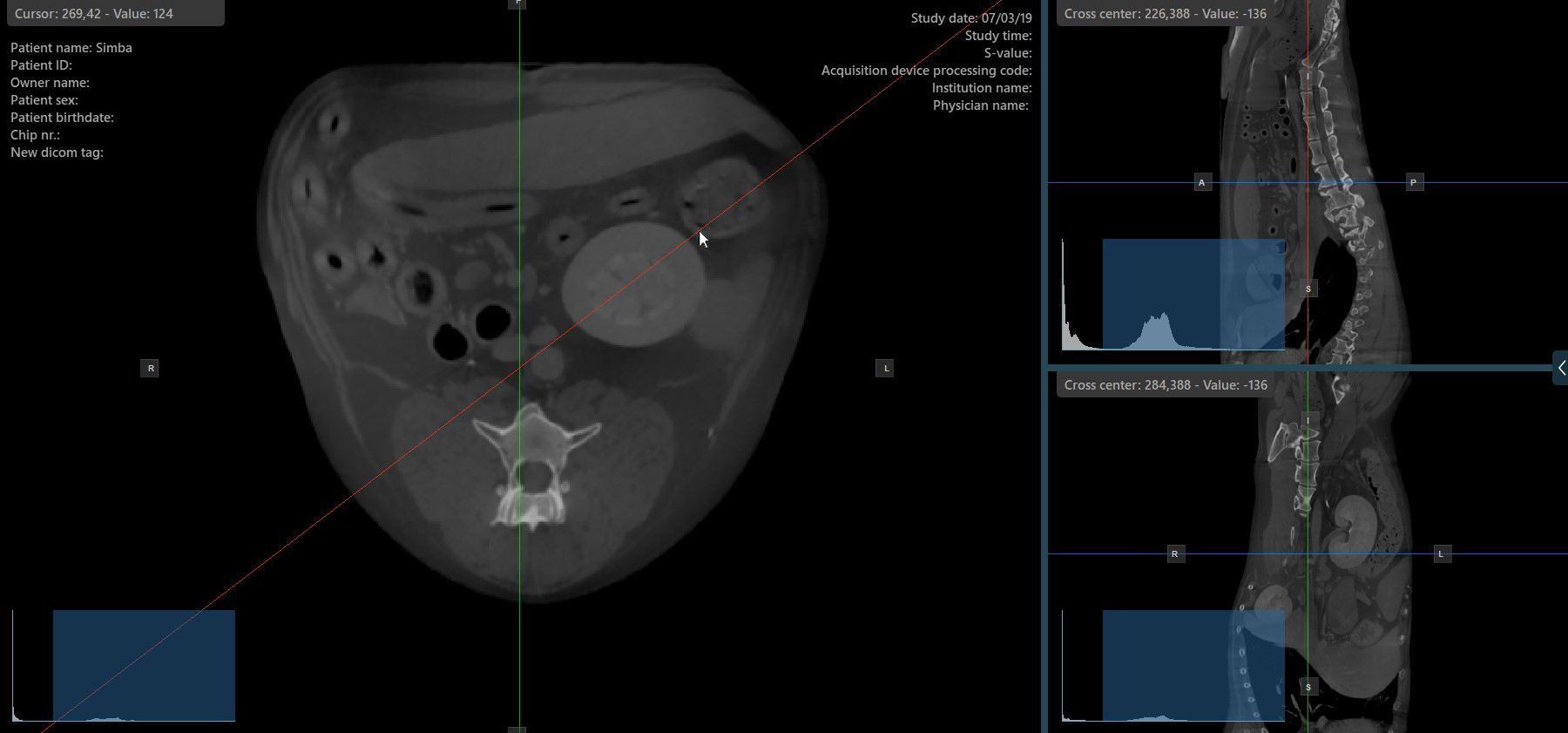

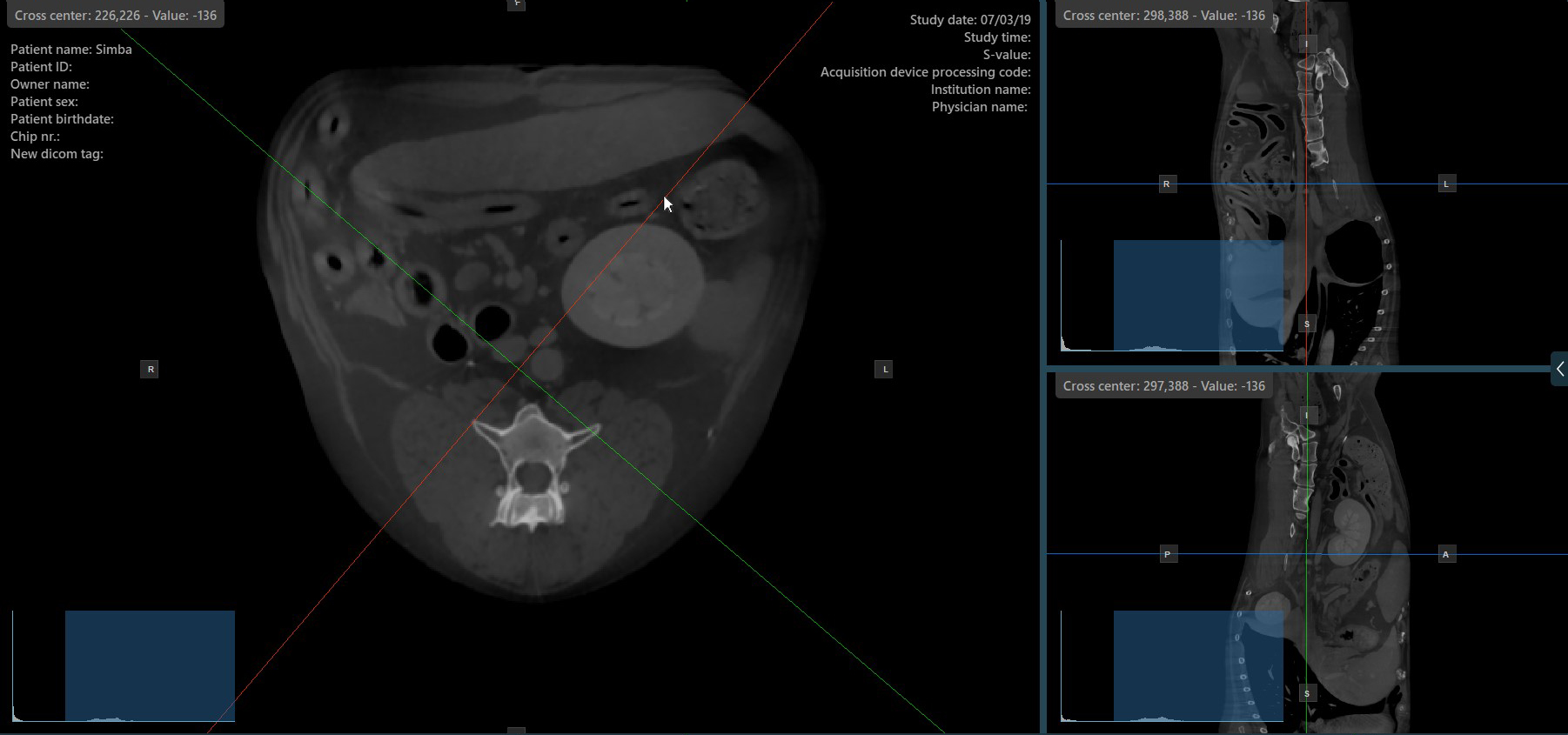

Miután a konkrét szeletelő ki van választva, húzza a szeletelőt a kívánt irányba a forgatáshoz. A megfelelő kép síkjának orientációja ennek megfelelően változik.
Alapértelmezés szerint minden szeletelő külön forgatható. A CT-nézegető bal oldali eszköztárában a megfelelő ikon kijelölése deaktiválódik, amikor a szeletelők egyenként vannak forgatva.
A szeletelők egyidejű forgatásának aktiválásához nyomja meg a bal oldali eszköztár Merőleges szeletelők ikonját. Függetlenül az előző orientációjuktól, a szeletelők úgy kerülnek áthelyezésre, hogy merőlegesek legyenek egymásra.

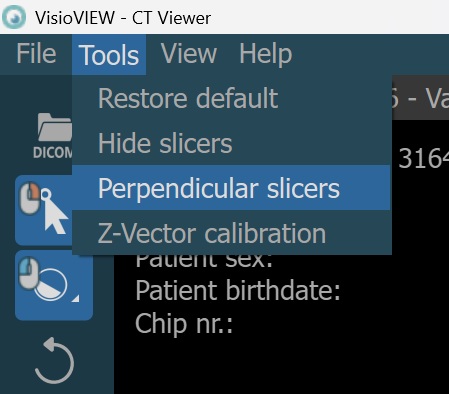

A szeletelők aktív módjának váltásához kapcsolja be vagy ki a Merőleges szeletelők opciót bármikor, vagy válassza a CT-megjelenítő menüjéből a Eszközök -> Merőleges szeletelők vagy a Eszközök -> Külön szeletelők opciók egyikét.
A szeletelők keresztközéppontjának módosítása¶
A szeletelők keresztközéppontjának módosítása megváltoztatja a megfelelő két kép síkjának helyzetét. A szeletelők keresztközéppontja a Elem kijelölése (Alapértelmezett) eszközzel választható ki, amely alapértelmezés szerint a jobb egérgombhoz van rendelve.
Miután kiválasztotta, húzza a szeletelők keresztközéppontját a kívánt irányba a pozíció módosításához.
Szeletelők megjelenítése/elrejtése¶
Alapértelmezés szerint a szeletelők a képek tetején láthatóak. A CT-megjelenítő bal oldali eszköztárában a megfelelő ikon ki lesz jelölve, amikor a szeletelők láthatóak.
A szeletelők elrejtéséhez nyomja meg a bal oldali eszköztár Szeletelők elrejtése/megjelenítése ikonját. A CT-megjelenítő bal oldali eszköztárában a megfelelő ikon nincs kijelölve, amikor a szeletelők el vannak rejtve.

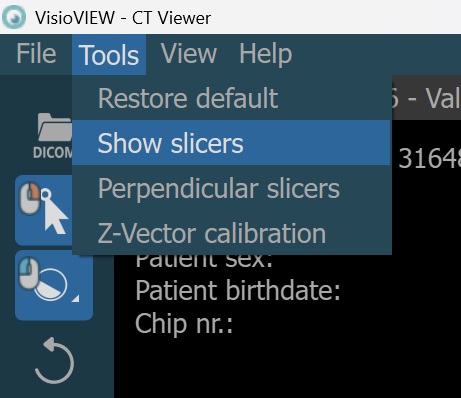

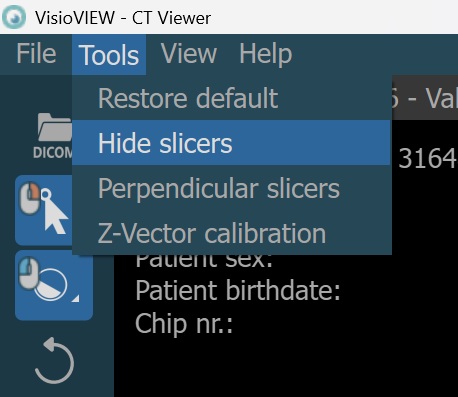

A felhasználók a szeletelők láthatóságát a bal oldali eszköztár Szeletelők elrejtése/megjelenítése opciójával, vagy a CT-megjelenítő menüjéből a Eszközök -> Szeletelők elrejtése vagy Eszközök -> Szeletelők megjelenítése opciók egyikével válthatják.
Szeletelők visszaállítása¶

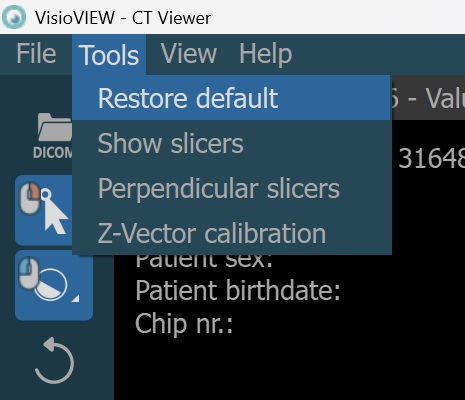

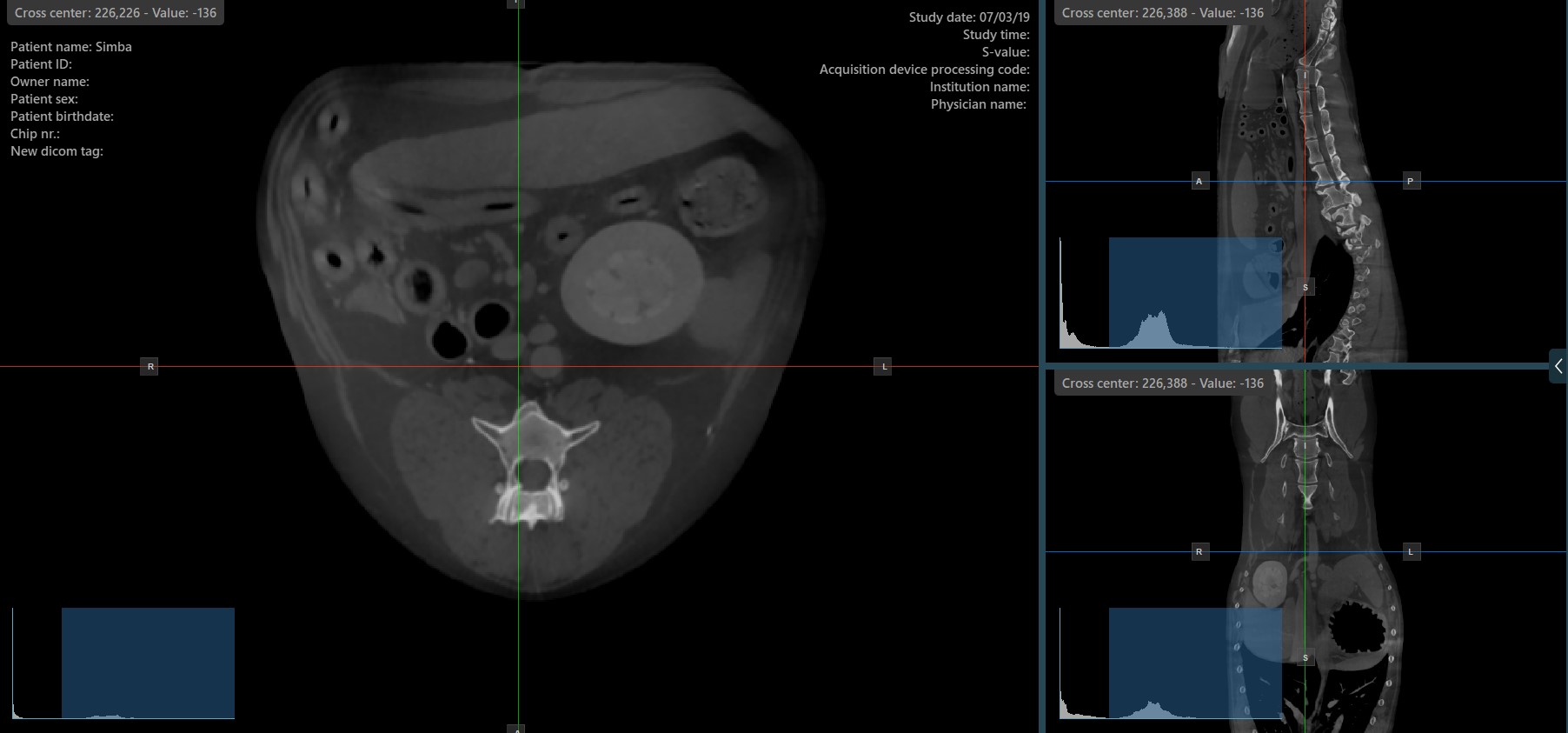

A szeletelők eredeti alapértelmezett állapotának visszaállításához nyomja meg a bal oldali eszköztár Alapértelmezett visszaállítása ikonját. A szeletelők visszaállíthatók az alapértelmezett állapotba a CT-megjelenítő menüjéből a Eszközök -> Alapértelmezett visszaállítása opcióval is.
Információ
Az Alapértelmezett visszaállítása opció az ablakolási beállításokat is visszaállítja, de a képeken lévő mérések érintetlenek maradnak.
